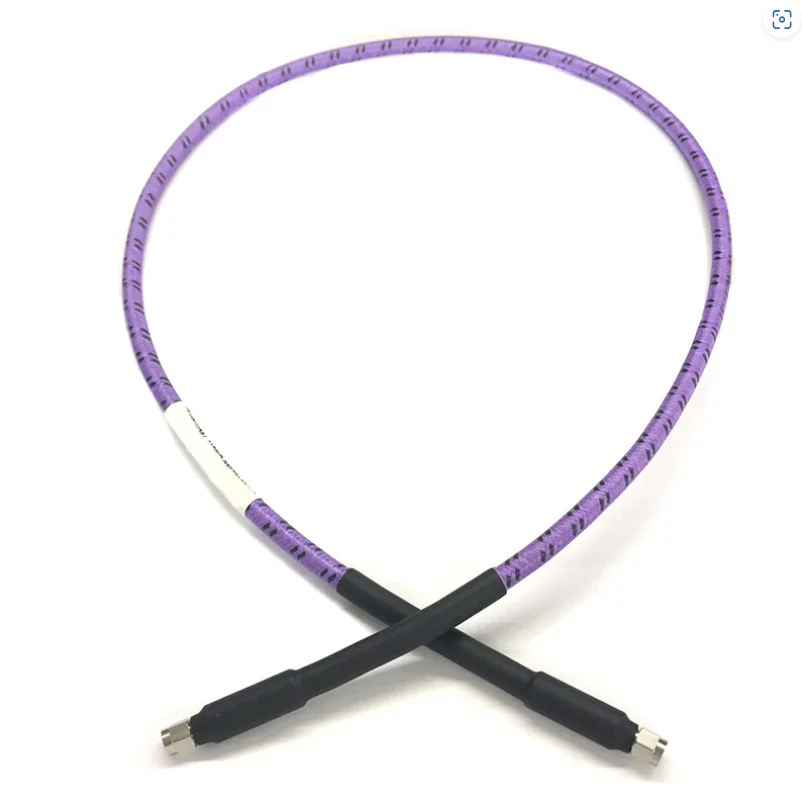

Hvordan velge RF -kabelmontering



Å velge riktig RF-kabelenhet er avgjørende for å sikre pålitelig signaloverføring i felt som telekommunikasjon, radar, test og måling, romfart og industrisystemer . Utvelgelsesprosessen krever å balansere elektrisk ytelse: Mekanisk karakteristikk, Miljø og spesifikke applikasjonskrav.



1. Avklar applikasjonskrav og scenarier

Test og måling: Hyppig bøyning, gjentatte tilkoblinger og krav med høy presisjon (e . g ., laboratorieutstyr, oscilloskop) .

Fast installasjon: Langsiktig stabilitet og lite vedlikeholdsbehov .

Tøffe miljøer: Eksponering for ekstreme temperaturer, fuktighet, vibrasjon eller kjemikalier (E . g ., utendørs tårn, romfart, industriell maskineri) .

Systemer med høy mobilitet: Fleksibilitet og holdbarhet i bevegelige tilstander (e . g ., droner, roboter, bærbare enheter) .



2. Evaluer nøkkelelektriske ytelsesparametere

A . frekvensområde

RF -kabler har en maksimal driftsfrekvens, utover hvilket signaltap (demping) øker kraftig . Forsikre deg om at kabelenes nominelle frekvens dekker systemets driftsområde:

Lav frekvens (mindre enn eller lik 6 GHz): RG 58, RG316 (vanlig i forbrukerelektronikk) .

Medium frekvens (6–26 GHz): .086, .141 semi-flexible og semi-stive kabler .

Høyfrekvens (26–40 GHz): Ultra-lav tapsamplitude og fasestabile koaksiale kabler (e . g ., for satellittkommunikasjon, radar) .

Ultrahøy frekvens (40–110 GHz): Ultra-lave tapsamplitude og fasestabile koaksiale kabler (millimeterbølge systemer) .

B . Demping (signaltap)

Demping (db/ft) måler signaltap over avstand og øker med frekvens . for langdistanseoverføring, prioritere lavutgangskabler .

c . impedans matching

Impedance Mismatch forårsaker signalrefleksjon, reduserer effektiviteten og skaper interferens . samsvarer med kabelens impedans til systemet ditt:

De fleste RF -systemer (e . g ., militær, telekommunikasjon, testutstyr): 50Ω .

Video / kabel -TV -systemer: 75Ω .

Unngå å blande impedanser (e . g ., 50Ω kabel med 75Ω kontakter) .

D . Krafthåndteringskapasitet

Kabelen må tåle systemets kraft (gjennomsnittlig og topp effekt) for å unngå overoppheting eller sammenbrudd . nøkkelfaktorer:

Gjennomsnittlig kraft: kontinuerlig kraft (e . g ., 100w i basestasjoner) .

Peak Power: Short-Pulse Power (E . g ., Kilowatt-nivå i radar) .

Derate i miljøer med høy temperatur (e . g ., 20% reduksjon på 60 grader) .

e . fasestabilitet

I fasesensitive systemer, for eksempel de med differensialsignaler, minimer fase-drift forårsaket av temperaturendringer eller bøyning . velg kabler med stabil amplitude og faseegenskaper .}}



3. evaluere mekaniske egenskaper

a . fleksibilitet

Høy fleksibilitet: Bruk fleksible kabler for scenarier som krever hyppig bøying (e . g ., testledninger) .

Lav fleksibilitet: For faste installasjoner som trenger stabilitet, bruk halvstiv (solid kobber ytre leder) eller semifleksible kabler .

b . holdbarhet

Bøyningsradius: Forsikre deg om at kabelen tåler minimum bøyningsradius uten ytelsesnedbrytning .

Slitasje: Bruk kabler med robuste skjeder (e . g ., rustfritt stål nylon flettede skjeder) i tøffe industrielle miljøer .



4. Vurder miljømotstand

Kabelen må fungere ordentlig under driftsforholdene:

Temperaturområde: Industriell karakter (-40 grad til 125 grader), romfartsklasse (-55 grad til 165 grader), eller ekstreme miljøer . høy-temperatur SuperConductors (E. {.}, ptfe ) .

Fuktmotstand / IP-vurdering: Utendørs bruk krever vanntette kabler / kontakter (E . g ., ip67 / ip68 n-type kontakter med o-ringer) .

Kjemisk motstand / UV-motstand: For scenarier utsatt for olje, drivstoff eller sollys (E . g ., etylen-tetrafluoretylen-kopolymerhylser for kjemisk motstand; UV-stabilisert PVC for friluftsbruk) .}

Vibrasjons- / sjokkmotstand: Militære / Aerospace-applikasjoner krever kabler med robust skjerming og belastningsavlastning (e . g ., møte mil-dtl -17 standarder) .



5. Velg kompatible kontakter

Koblinger må samsvare med kabel- og utstyrsgrensesnittet, med lavt innsettingstap og pålitelig tilkobling:

Vanlige typer: SMA (opptil 18 GHz), N-type (opptil 18 GHz, høy effekt), TNC (vibrasjonsresistent), BNC (lav frekvens, rask tilkobling), 2 . 92mm (opptil 40 GHz), 1,85mm (opp til 67 GHz).

Funksjoner: Velg crimp, lodde eller kompresjonskontakter basert på installasjonsbehov . I tøffe miljøer, velg rustfritt stålkontakter over messing av messing .

Kjønn og polaritet: Forsikre deg om at mannlige / kvinnelige ender stemmer overens



6. balansekostnad og pålitelighet

High-Performance Cables (e . g ., sølvbelagte ledere, skummet PTFE / lav-tetthet PTFE) er dyrere, men har lavere tap og lengre levetid (egnet for kritiske systemer) .

Økonomiske alternativer (e . g ., sølv-copper-kledd stål, tinnet kobberflette, PVC-skjeder) er egnet for lavfrekvens, ikke-kritisk bruk (e . g {}}}}, forbrukerelektronics)}}} {}

For sikkerhetskritiske applikasjoner (e . g ., medisinsk utstyr, luftfart), prioriterer påliteligheten over kostnad .



Sammendrag av viktige trinn

Avklare applikasjonsscenariet (fast / mobil, innendørs / utendørs, frekvensområde) .

Match elektriske spesifikasjoner (impedans, kraft, demping) .

Velg passende mekaniske egenskaper (fleksibilitet, størrelse, holdbarhet) .

Forsikre deg om miljømotstand (temperatur, fuktighet, kjemikalier) .

Velg kompatible kontakter .

Balanse ytelse, kostnad og pålitelighet .



Ved å følge disse trinnene kan du velge en RF -kabelenhet som optimaliserer signalintegritet og lang levetid for dine spesifikke behov .
