Kraftdelere og splittere
Legg igjen en beskjed
Kraftdelere og kraftsplittere er relatert i funksjon og anvendelse og brukes ofte om hverandre. Strengt tatt er det imidlertid subtile forskjeller, hovedsakelig med tanke påDesignmål, funksjonelt fokus og applikasjonsscenarier. De spesifikke forskjellene er som følger:
1. Kjernefunksjoner og designmål
Kraftdeler
Kjernen ligger i"Bidireksjonalitet". Den kan ikke bare dele en inngangseffekt i flere utganger (distribusjonsmodus), men kombiner også flere inngangskrefter til en utgang (kombinasjonsmodus), så det kalles også en "Power Divider-Combiner".
Designet understrekerPort matching, lavt tap og høy isolasjonFor å sikre effektiv drift under både fremoverfordeling og omvendt kombinasjon, reduserer signalrefleksjon og interferens mellom portene.

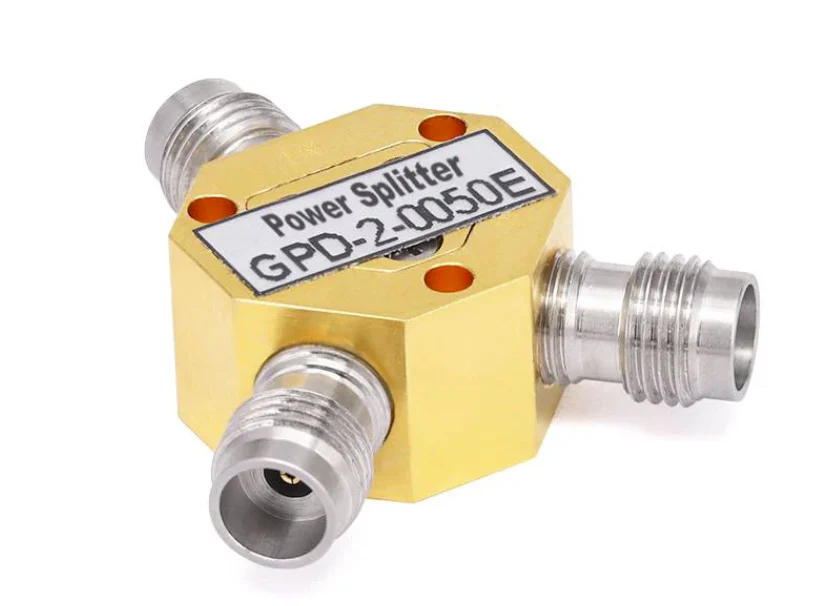

Power Splitter
Kjernen er"ensrettethet", fokuserer bare på å dele opp en inngangskraft i flere utganger uten å vurdere den omvendte kombinasjonsfunksjonen.
Designet legger mer vekt påEnkle strømfordelingsforhold, med lavere krav til omvendt isolasjon og samsvar, og strukturen kan være enklere (for eksempel å bruke bare et motstandsnett eller en enkel overføringslinje).
2. Forskjeller i tekniske indikatorer
| Indikator | Kraftdeler | Power Splitter |
|---|---|---|
| Isolering | Høy (vanligvis ＞ 20dB) for å unngå forstyrrelser mellom portene | Lav (kan ikke være strengt nødvendig) |
| Bidireksjonalitet | Støtter toveisdrift (distribusjon/kombinasjon) | Støtter bare ensrettet distribusjon |
| Spenningsstående bølgeforhold (VSWR) | Lav (vanligvis ＜ 1.2) for å sikre god toveis samsvar | Høyere (bare grunnleggende samsvar av inngangsporten er påkrevd) |
| Innsettingstap | Lavt (hovedsakelig distribusjonstap, for eksempel 3DB for toveis splitting) | Kan være høyere (inkludert ytterligere tap som motstandsavdelingstap) |
3. Typiske strukturer og applikasjonsscenarier
Kraftdeler
Typiske strukturer: Wilkinson Power Dividers, Branchline Bridges, etc., som er avhengige av overføringslinjer eller koblingsstrukturer for å oppnå distribusjon av høy presisjon.
Applikasjonsscenarier: Systemer som krever toveis drift, for eksempel radaroverføring/mottaksmoduler (trenger både for å distribuere overføringssignaler og kombinere mottakssignaler), antennearrays (signalfordeling og kombinere), radiofrekvenskonberekombinerer osv.
Power Splitter
Typiske strukturer: Motstandsnettverk, enkle overføringslinjer for T-type, etc., med en enklere struktur.
Applikasjonsscenarier: Scenarier som bare krever ensrettet distribusjon, for eksempel å distribuere kabel-TV-signaler til flere brukerterminaler, flerkanals parallellutgang av signalkilder i radiofrekvenstesting, signal shunting av lave strømenheter, etc.
