Hva er forskjellene mellom semi-stive og semifleksible kabler?



Sammenligning mellom semi-stive og semifleksible kabler

Både halvstive og semifleksible kabler er mye brukt i høye og lavfrekvente kommunikasjonsscenarier, men de skiller seg betydelig ut i struktur, fleksibilitet, ytelse og applikasjonsscenarier . nedenfor er en detaljert sammenligning:



1. strukturell design

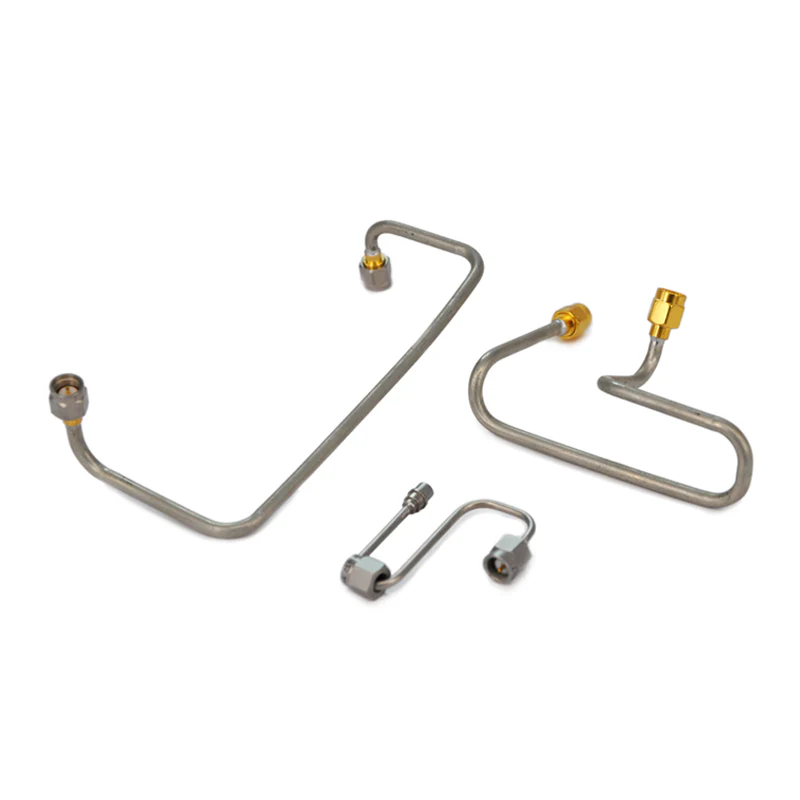

Semi-stive kabler
Den ytre lederen er laget av et fast, ikke-bøyelig materiale (vanligvis kobber) med en fast diameter; Den indre lederen støttes sentralt av et dielektrisk materiale (e . g ., ptfe) .
Når den er dannet, opprettholder den en fast form og kan ikke lett bøyes eller omformes uten spesialiserte verktøy .

Semifleksible kabler
Den ytre lederen har en flettet struktur, med hele flettet lag som er fortintet, noe



2. Fleksibilitetssammenligning

Semi-stive kabler
De har høy stivhet, beholder formen etter dannelse og viser sterk motstand mot bøyning . som tvinger bøying uten profesjonelle verktøy kan skade den ytre lederen, noe som fører til ytelsesnedbrytning .

Semifleksible kabler
De tilbyr moderat fleksibilitet, tillater gjentatt bøying, kveiling eller ruting rundt hindringer uten permanent skade . deres fleksibilitet ligger mellom stive og fullt fleksible kabler .



3. elektriske ytelsesparametere

Parameter	Semi-stive kabler	Semifleksible kabler
Impedansstabilitet	Utmerket - fast geometri sikrer konsistent impedans på tvers av alle frekvenser .	Bra, men dårligere enn semi -stiv - flettede ytre ledere kan forårsake svake impedanssvingninger ved ekstremt høye frekvenser .
Tap	Lavt innsettingstap, spesielt i mikrobølgebånd (opp til 100+ GHz), på grunn av den glatte overflaten til den faste ytre lederen .	Høyere innsettingstap enn halvstiv, spesielt ved høye frekvenser, på grunn av små hull og overflateuregelmessigheter i den flettede ytre lederen .
Skjerming av effektivitet	Utmerket (typisk> 100 dB) . Den faste ytre lederen blokkerer effektivt EMI og RFI .	Bra (typisk 80 dB), men lavere enn semi-stiv . hull i den flettede lederen kan forårsake mindre EMI-lekkasje .
Krafthåndteringskapasitet	Høyere - faste ledere har effektiv varmeavledning, egnet for høyeffektsscenarier .	Nedre - dårlig termisk ledningsevne for flettede ledere begrenser strømkapasiteten .



4. applikasjonsscenarier

Semi-stive kabler
Passer for høyfrekvente, høye presisjonsscenarier som krever streng stabilitet og lite tap, for eksempel:

Luftfarts- og forsvarssystemer (radar, satellittkommunikasjon);

Mikrobølgeovn -testutstyr (vektor nettverksanalysatorer, signalgeneratorer);

Medisinsk utstyr (MR -maskiner, mikrobølgebehandlingssystemer);

Permanente installasjoner med faste lengder (e . g ., basestasjonsantennematere) .

Semifleksible kabler
Passer for scenarier som trenger moderat fleksibilitet med god ytelse, for eksempel:

Bærbare testoppsett (e . g ., tilkoblinger mellom instrumenter og DUTS);

Innendørs RF -systemer (wifi -rutere, cellulære signalforsterkere);

Scenarier som krever sporadisk rekonfigurasjon (e . g ., laboratorieprototypeutvikling);

Interne tilkoblinger i RF -bryter matriser .

Sammendrag

Semi-stive kabler utmerker seg i høyytelses, faste installasjonsscenarier, og tilbyr overlegen stabilitet og lavt tap . semi-fleksible kabler, på den annen side, er mer fordelaktig i scenarier som krever moderat fleksibilitet med god ytelse, balanseringsfunksjon og brukervennlighet.}}}}}}



Tilleggsnotater: Kostnads- og vedlikeholdsforskjeller

Semi-stive kabler:
Høyere produksjonskostnader på grunn av den solide kobber ytre lederen og behovet for spesialiserte verktøy for dannelse . Installasjon og vedlikehold er mer komplisert (som krever profesjonelle operatører) . Imidlertid, deres stabile ytelse, motstand mot aldring og slitasje resulterer i lavere langsiktige kostnader, og gjør dem egnet for scenarios av strikt tilstrømningskrav {

Semifleksible kabler:
Lavere kostnader på grunn av enklere produksjonsprosesser for flettede ytre ledere og ikke behov for spesialiserte formingsverktøy . I tillegg reduserer deres manuelle bøyningsevne vedlikehold og rekonfigurasjonskostnader, noe som gjør dem ideelle for scenarier som krever hyppige justeringer eller med budsjettbegrensninger .



Utvidelse: Kort sammenligning med fullt fleksible kabler

For bedre å forstå "semi-fleksibel" posisjonering, er en kort sammenligning med fullt fleksible kabler nyttig:
Fullt fleksible kabler har ytre ledere som vanligvis er flettet fra fine kobberstrenger (med lite eller ingen tinning), noe Lavfrekvente applikasjoner med høye fleksibilitetsbehov (e . g ., hodetelefonledninger, interne tilkoblinger i små enheter) .
Semi-fleksible kabler får en balanse mellom fleksibilitet og ytelse, og fyller gapet mellom semi-stiv (høy ytelse, men ikke-justerbar) og fullt fleksibel (høy fleksibilitet, men svakere ytelse) kabler .
