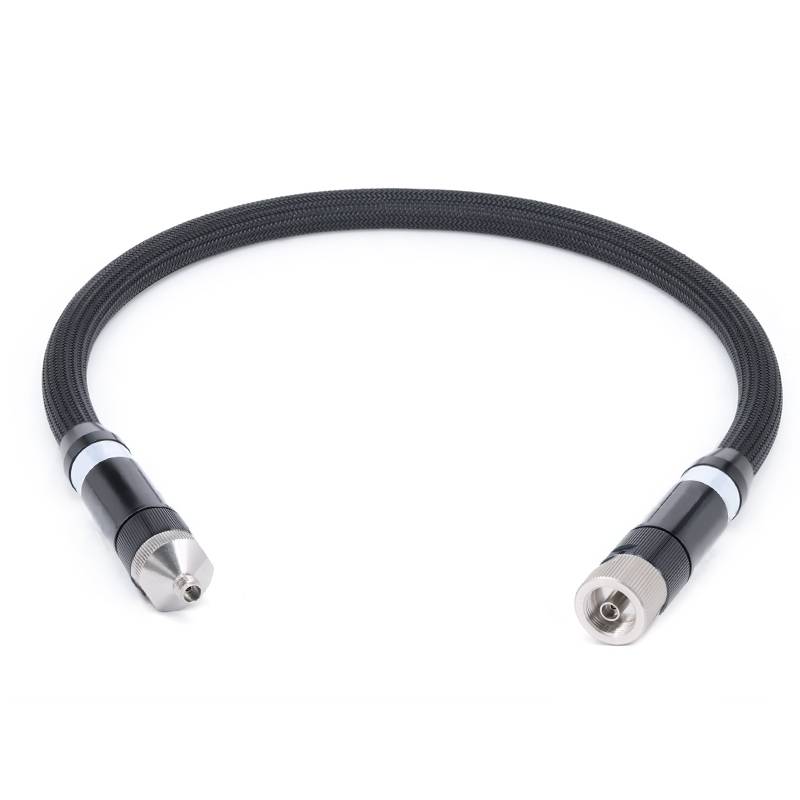

Hvorfor Vector Network Analyzer (VNA) testkabler ofte er dyre



De høye kostnadene for vektor Network Analyzer (VNA) testkabler stammer fra deres strenge ytelseskrav, spesialiserte materialer, presisjonsproduksjonsprosesser og streng kvalitetskontroll, blant andre faktorer . Her er en detaljert analyse av nøkkelfaktorene som driver deres høye kostnader:

1. ekstremt høye ytelsesindeksbehov

VNA-testkabler fungerer i høyfrekvente områder (vanligvis fra MHz til hundrevis av GHz) og må opprettholde ekstremt høy signalintegritet for å sikre nøyaktig måling av parametere som S-parametere, innsettingstap, returtap og fasestabilitet .

Krav til viktige ytelser inkluderer:

Lavt innsettingstap: I høyfrekvente bånd (e . g .,> 18 GHz), kan til og med mindre resistive eller dielektriske tap forstyrre målingsresultater . kabler må bruke lav-resistens og lave tap-dieLectrics for Minimize Loss-tap {}

Høyt avkastningstap (impedansmatching): VNA -målinger er ekstremt følsomme for signalfleksjon tommer).

Fasestabilitet: Faseforskyvninger forårsaket av kabelbevegelse (for eksempel bøyning) eller temperaturendringer må være ubetydelige . Dette krever spesielle design (for eksempel helisk sår indre ledere) for å stabilisere fasen, og dermed øke kompleksiteten .

Elektromagnetisk interferens (EMI)/radiofrekvensinterferens (RFI) skjerming: For å forhindre ekstern interferens og signallekkasje, bruker kabler flerlags skjerming (for eksempel kobberflette + aluminiumfolie + ledende polymer), noe som øker material- og arbeidskostnader .}}}}}}}}}



2. spesialiserte materialer

Materialene som brukes i VNA-kabler er nøye valgt for å oppfylle høyfrekvente ytelser og stabilitetskrav:

Dirigenter: Oksygenfritt kobber eller sølvbelagt/gullbelagt kobber med høy renhet brukes til å redusere tap av hudeffekt ved høye frekvenser . gullplatting (kostbar, men svært korrosjonsresistent) brukes ofte til kontakter og indre ledere .

Dielektrikk: Lavt tap, svært stabile dielektrikk som utvidet PTFE er påkrevd . Disse materialene har en lav og stabil dielektrisk konstant (εr), som kan opprettholde impedansstabilitet med endringer i temperatur og frekvens, men de er dyre og vanskelige å behandle .}}}}}}}}}}}}}}}}}}

Hylling: Holdbare, men fleksible materialer (for eksempel fluoropolymerer, polyuretan eller nylonfletter) brukes til å tåle mekanisk stress (bøyning, slitasje) og ekstreme temperaturer (-55} grader til +150 grad) .} disse materialene er mye dyrere pvin pvc .}}}}}}}}}}}}} grad til +150 -55} grad til {{



3. Presisjonsproduksjon og prosessdesign

Utforming og produksjon av VNA-kabler krever presisjon på mikrometernivå:

Dimensjonale toleranser: Geometrier av indre ledere, dielektrikk og ytre skjold må være ensartet for å unngå impedansendringer . For eksempel må konsentrisiteten til indre og ytre ledere (for å forhindre refleksjoner forårsaket av eksentrisitet) kontrolleres i mikrometerområdet .}

Komplekse strukturer: Mange høyfrekvente kabler tar i bruk avanserte design, for eksempel 塑形 strukturer for fasestabilitet og PTFE med lav tetthet for å redusere vekt og tap .

Manuell montering med høy presisjon: Kritiske komponenter av ultrahøyfrekvente kabler (for eksempel kontakter) kan kreve manuell montering og feilsøking for å oppfylle spesifikasjonene, noe som øker arbeidskostnadene .



4. Høyprestasjonskontakter

Kontakter er en kritisk del av VNA -kabler, og dårlig utførende kontakter kan være en viktig kilde til målefeil . De trenger:

Presisjonsmaskinering: Kontakter (for eksempel SMA, 3 . 5 mm, 2,4 mm, 1,85 mm) er maskinert fra høykvalitets messing eller berylliumkobber (som har vårlignende egenskaper) med toleranser kontrollert innen ± 0,0001 tommer.

Platingbehandling: Gull- eller rhodiumplating (5–50 mikroinches tykk) sikrer lav kontaktmotstand, korrosjonsmotstand og repeterbar parringsytelse (avgjørende for kalibrering) .

Testing og verifisering: Hver kontakt må testes for spenningsstående bølgeforhold (VSWR), innsettingstap og mekanisk holdbarhet (tusenvis av innsetting/ekstraksjonssykluser), som øker produksjonstiden .



5. Miljøholdbarhet

VNA -kabler må motstå tøffe forhold i laboratorie-, fabrikk- eller felttesting:

Fleksibilitet og robusthet: De må tåle gjentatt bøying, vri og slitasje uten nedbrytning i ytelse . Dette krever forbedrede interne støttedesign og holdbar hylse .

Temperatur og værmotstand: Materialer må forbli stabile under et bredt temperaturområde, fuktige miljøer og eksponering for kjemikalier (for eksempel oljer og løsningsmidler) . Derfor brukes kostbar ingeniørplast og elastomerer
