Forskjellene mellom bruk av en pin-diode for å kontrollere spenning og bruke en D-Sub 9- pin-grensesnitt for å kontrollere en RF-mekanisk bryter

Forskjellene mellom bruk av en pin-diode for spenningskontroll og bruk av en d-sub 9- pin-grensesnitt for å kontrollere en RF-mekanisk bryter gjenspeiles i flere aspekter, inkludert arbeidsprinsipper, ytelsesindikatorer og praktiske applikasjoner . her er en detaljert analyse:



1. arbeidsprinsipper

Pin diodekontroll:
En pin -diode er en halvlederenhet med en pinnestruktur . den modulerer overføringen av RF -signaler ved å endre konduktiviteten til det iboende (i) laget gjennom en DC -skjevspenning .

Fremover skjevhet: Reduserer motstanden til I -laget, slik at RF -signaler kan passere med minimalt tap .

Omvendt skjevhet: Utvider uttømmingsområdet, og blokkerer RF -signaler .
Denne elektroniske bryteren er en solid-state-enhet, og oppnår byttehastigheter fra nanosekunder til mikrosekunder avhengig av spenningsnivåer .

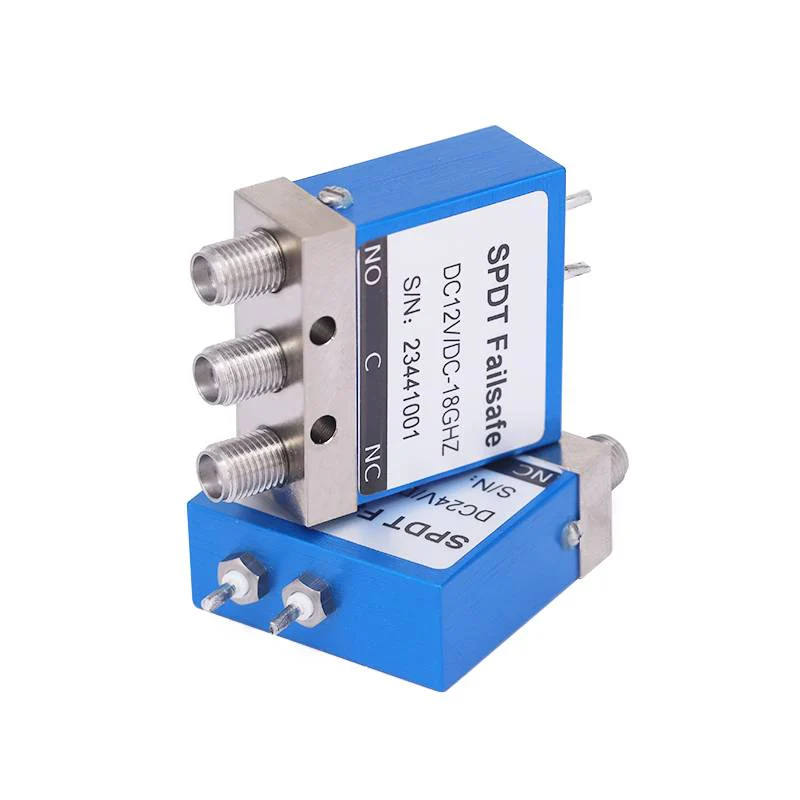

D-sub 9- pin + mekanisk bryter:
D-Sub 9- pin-grensesnittet (for eksempel de -9 kontakten) overfører typisk digitale kontrollsignaler (e . g ., ttl logikk) for å kjøre RF Mekanisk bryter.} bryteren RF SIGNAL SIGNS for å kjøre RF-koblingen for å kjøre. Krets (for eksempel et relé eller transistor) for å konvertere logikksignaler med lav effekt til mekanisk bevegelse .



2. ytelsesindikatorer

Byttehastighet
PIN-dioder har en byttehastighet på nanosekunder til mikrosekunder, egnet for høyfrekvente applikasjoner som 5G og radar;
På grunn av fysisk bevegelse fungerer mekaniske brytere med en hastighet på millisekunder og er ikke egnet for hurtig signalbryter .

Innsettingstap og isolasjon

Pin dioder: Innsettingstapet er vanligvis 0 . 5–2 dB i staten, avhengig av frekvens og skjevhet . Isolasjonen er 20–60 dB i omvendt skjevhet, men avtar ved høye frekvenser . Den ikke-lineariteten til pin-pin-diodes kan generere.

D-sub 9- pin + mekaniske brytere: Innsettingstapet er ekstremt lavt (0 . 1–1 . 5 dB) over et bredt frekvensbånd . Isolasjonen er utmerket (60–100 dB), noe som er avgjørende for høykraft eller sensitive mottakere. Det er ingen harmonisk forvrengning på grunn av rent mekanisk drift.



3. krafthåndteringskapasitet

PIN-dioder kan håndtere opptil kilowatt kraft i pulserte applikasjoner (for eksempel radar) med riktig termisk styring, men deres kontinuerlige bølge (CW) kraft er begrenset av selvoppvarming .
Mekaniske brytere klarer seg bra i kontinuerlig bølge-scenarier med høy effekt (for eksempel kringkastingssendere) med en nominell kraft på opptil titalls kilowatt .



4. Pålitelighet og levetid

Pin dioder:
De har ingen bevegelige deler, kan oppnå mer enn 10^9 -operasjoner, og har sterk vibrasjonsmotstand .
De er mottagelige for termisk stress, og levetiden deres avhenger av pliktsyklusen og kjøleforholdene .

Mekaniske brytere:
Deres levetid er begrenset (10^5–10^6 -operasjoner) på grunn av kontaktslitasje .
De er følsomme for fysiske sjokk og vibrasjoner, noe som reduserer deres pålitelighet i tøffe miljøer .
