4- Way Power Dividers

4- -kraftsdelere er viktige enheter i RF- og mikrobølgefelt. Hovedfunksjonen deres er å fordele inngangseffekten jevnt eller tildele den til fire utgangsporter i henhold til et spesifikt forhold. De spiller en uunnværlig rolle i mange viktige felt som kommunikasjon, radar og test og måling.

Dette produktet kommer i et rikt utvalg av modeller. For eksempel inkluderer SMA -grensesnittserien flere modeller som GPD - 4 - 005060 - e (driftsfrekvens 5MHz - 6 GHz) og GPD - 4 - 005080 - e (500MHz - 8 GHz). Ulike modeller varierer i parametere som frekvensområde, spenningsstatusbølgeforhold (VSWR), isolasjon, fasebalanse og kraftbehandlingskapasitet, som kan oppfylle forskjellige applikasjonskrav. GPD - 4 - 180400 - e i 2,92mm grensesnittserie, med en driftsfrekvens på 18GHz - 40 GHz, gir også et utmerket alternativ for høyfrekvente applikasjonsscenarier.

Strukturen har betydelige fordeler. Hovedkroppen er for det meste laget av aluminiumslegering, og noen høye frekvensprodukter bruker messing. Gjennom fin prosesseringsteknologi har produktet utmerket mekanisk styrke og stabilitet. Det kan effektivt motstå vibrasjoner og påvirkning og tilpasse seg forskjellige tøffe arbeidsmiljøer. Aluminiumslegeringsskallet behandles med forskjellige overflatebehandlingsmetoder som svart maleri og oksidasjonsbehandling. Disse behandlingene forbedrer ikke bare anti -korrosjonsytelsen til produktet, men optimaliserer også varmedissipasjonskapasiteten, og sikrer effektiv varmeavledning under høy kraftdrift og opprettholder stabil ytelse.

I 5G og til og med fremtidige 6G -basestasjoner er det nødvendig å distribuere RF -signalkraften til flere antenneenheter. Ved å bruke en 1 - til - 4 kanal RF Power Divider, kan det sikre at hver antenne mottar en passende effekt på signalet, noe som muliggjør effektiv signaloverføring og mottak. Dette utvider dekningsområdet til basestasjonen, forbedrer kommunikasjonskvaliteten, reduserer signalblinde flekker og garanterer brukerne en stabil og høy hastighetskommunikasjonsopplevelse.

SMA 4- Way Power Dividers
Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)

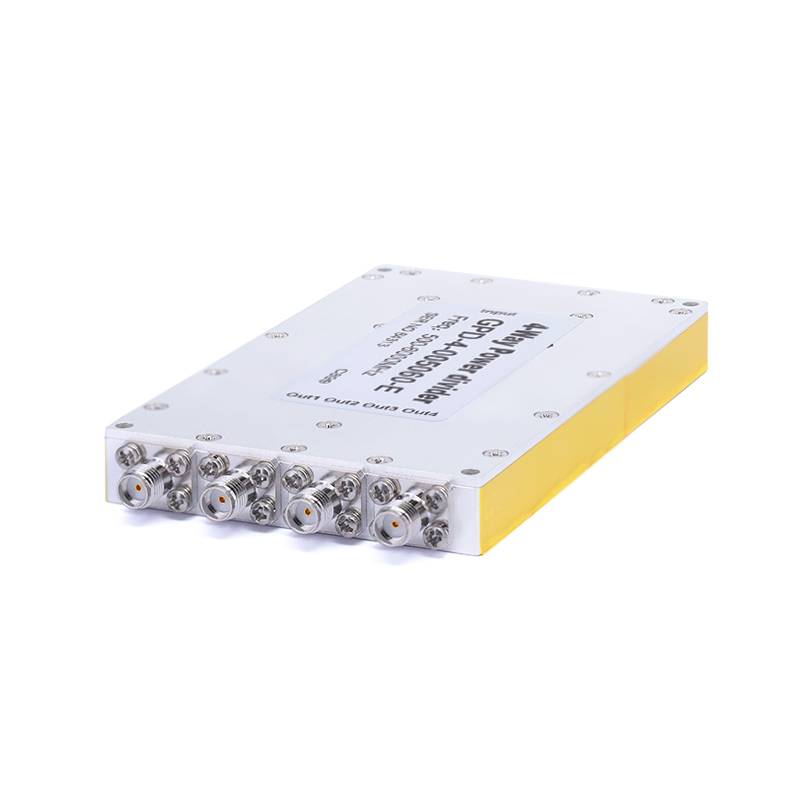

Gpd -4-005060- e	SMA kvinne	5MHz ~ 6ghz	1.25	20
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 4 grad	30	±0.3	Aluminiumslegering	Oksidasjon

Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)

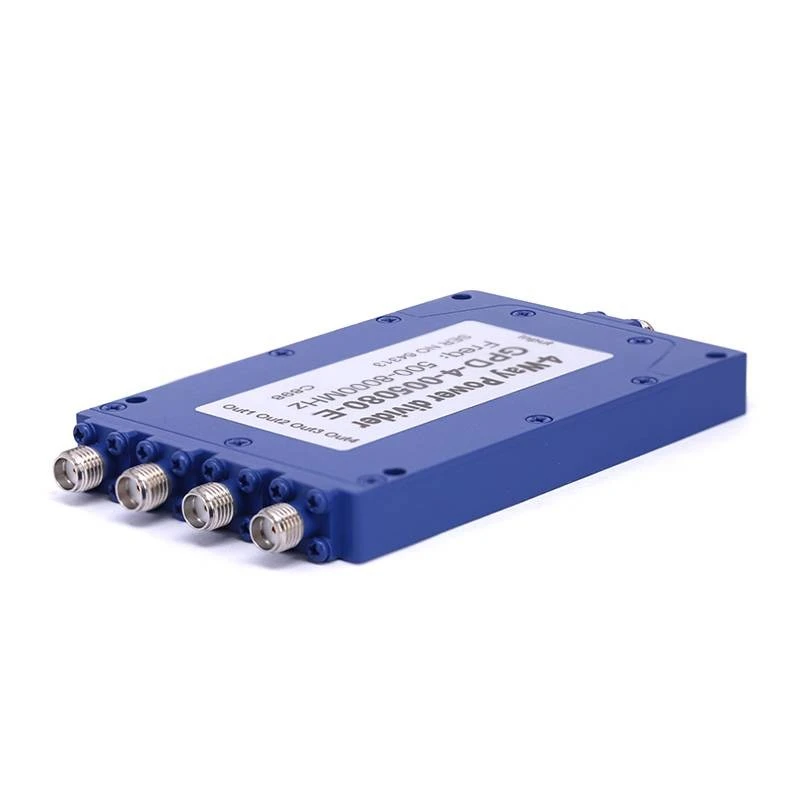

Gpd -4-005080- e	SMA kvinne	500MHz ~ 8ghz	1.30	18
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 4 grad	20	±0.3	Aluminiumslegering	Blå maling

Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)
Gpd -4-020080- e	SMA kvinne	2ghz ~ 8ghz	1.35	20
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 4 grad	30	±0.3	Aluminiumslegering	Svart maling

Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)

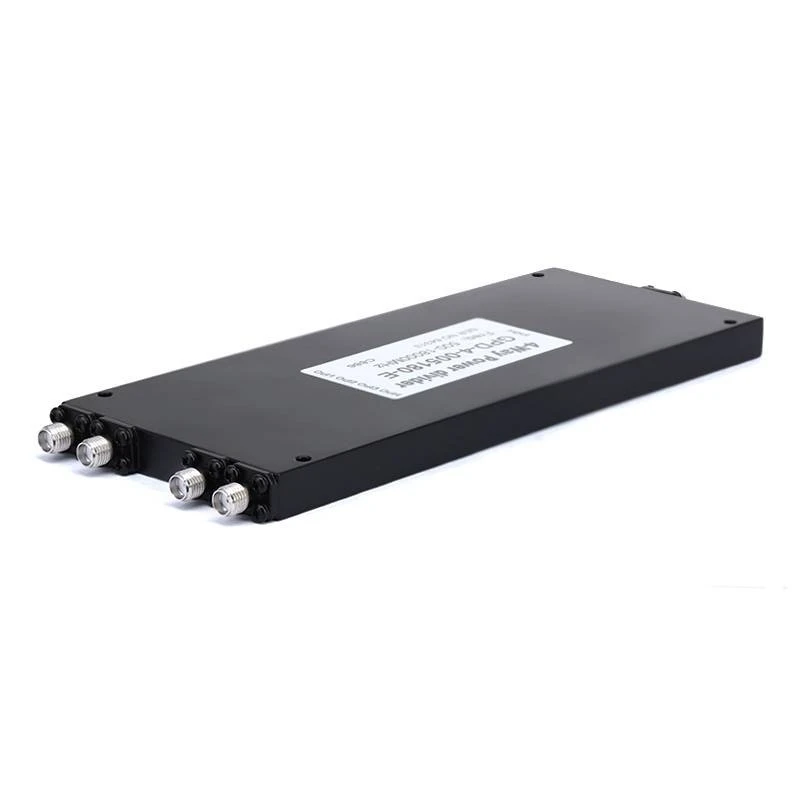

Gpd -4-005180- e	SMA kvinne	0. 5ghz ~ 18ghz	2.0	15
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 8 grad	30	±0.8	Aluminiumslegering	Svart maling

Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)

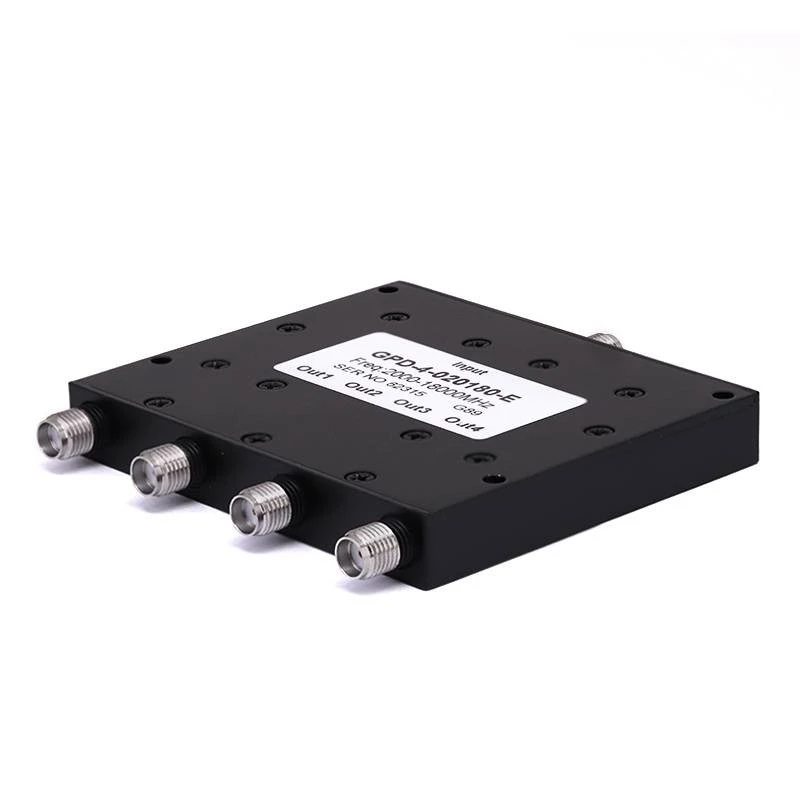

Gpd -4-020180- e	SMA kvinne	2ghz ~ 18ghz	1.50	17
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 6 grad	20	±0.4	Aluminiumslegering	Svart maling

Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)
Gpd -4-060180- e	SMA kvinne	6ghz ~ 18ghz	1.40	18
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 5 grad	20	±0.3	Aluminiumslegering	Svart maling

2.92mm 4- veikraftdelere
Sku	Connector Series	Hyppighet	VSWR -inngang	Isolasjon Min. (DB)

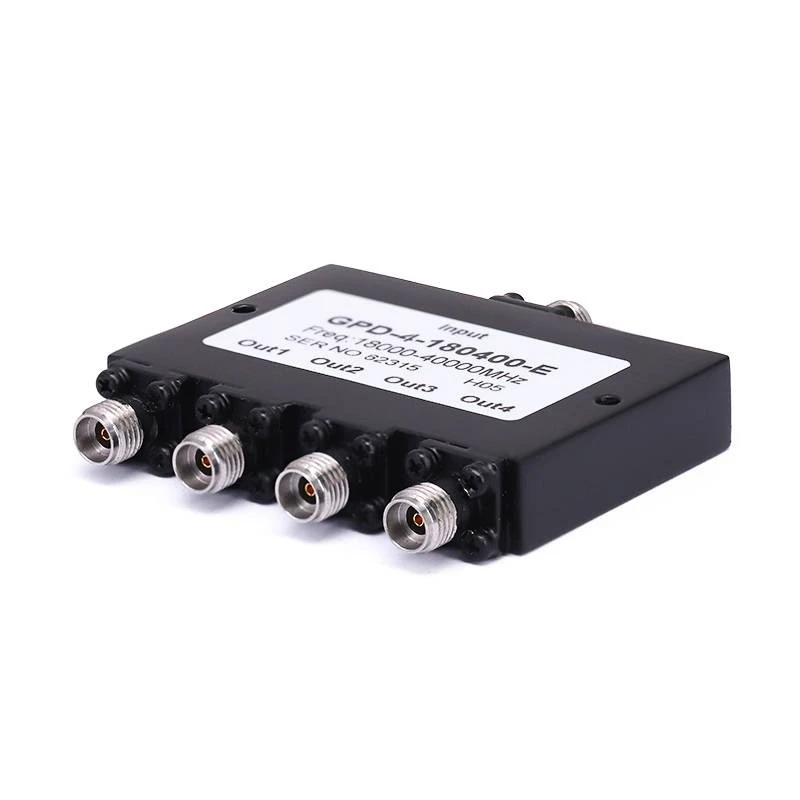

Gpd -4-180400- e	2,92 mm kvinne	18Hz ~ 40ghz	1.50	16
Fasebalanse (grad)	Power, Max Input (Watts)	Amplitude Balance (DB)	Kroppsmateriale	Kroppsplatting
± 5 grad	20	±0.6	Aluminiumslegering	Svart maling
