PCB -kontakter
RF PCB-kontakter, som er forkortelsen av "radiofrekvens-trykte kretskortkontakter", er profesjonelle elektriske komponenter . De er designet for å oppnå en pålitelig forbindelse mellom koaksiale kabler og trykte kretskort (PCBs) . disse kontaktene spiller en Crucial rolle i høye freencycy-signaloverføring, og sikrer en vidt rolle som en vidt vidt vidt grovt vidt grovhet (PCBs) {{1}. scenarier .
Beskrivelse
Produkt introduksjon
RF PCB-kontakter, som er forkortelsen av "radiofrekvens-trykte kretskortkontakter", er profesjonelle elektriske komponenter . De er designet for å oppnå en pålitelig forbindelse mellom koaksiale kabler og trykte kretskort (PCBs) . disse kontaktene spiller en Crucial rolle i høye freencycy-signaloverføring, og sikrer en vidt rolle som en vidt vidt vidt grovt vidt grovhet (PCBs) {{1}. scenarier .
RF PCB -kontakter er typisk designet med karakteristiske impedanser på 50 eller 75 ohm . Denne presise impedansmatchingen er av største betydning, da den stemmer overens med impedansen til overføringslinjene .} -matched impedans kan føre til alvorlig signalrefleksjon, noe Signaler . Noen modeller er i stand til å operere med frekvenser opp til 110 GHz eller enda høyere . De har lavt innsettingstap, noe som betyr at signalstyrken forblir relativt stabilt når signalet passerer gjennom kontaktene .
Produktkroppsstil
Flexirf har et stort utvalg av porttyper for PCB -kontakter . Vanlige brukte de inkluderer SMA, 2 . 92mm, SSMC, SMB, MMCX, MCX, SMP og SSMP . vi kan velge den aktuelle kontakten basert på den operasjonsfrekvensen og installasjonen.
De kommer i forskjellige monteringsstiler, inkludert gjennom - hullmontering, overflatemontering og kantmontering . Dette muliggjør enkel integrasjon i forskjellige PCB -oppsett . for eksempel overflate - Monterte RF PCB -kontakter er ofte foretrukket i kompaktet PCB -enhet som er begrenset, ettersom de kan være begrenset, ettersom de er begrenset, etterforsto av PCB -kontakter som er for eksempel.
Produktapplikasjon
RF PCB -kontakter brukes omfattende på mobile basestasjoner, der de sikrer at den effektive overføringen av høye frekvenssignaler mellom antennen og PCB . I medisinsk utstyr som MR (magnetisk resonansbilde), trådløse pasienter, RF -koblings -pcb -pcb -pcb -kontakten {3 RF -kontakten. Kontakter brukes i applikasjoner som bilradarsystemer for funksjoner som adaptiv cruisekontroll .
Anskaffelsesvanlige spørsmål
Produktspesifikasjonsdata
|
Konfigurasjon |
|
|
Koblingstype |
SMA/2,92mm/2,4mm/1,85mm/GPO |
|
Kontaktimpedans |
50 ohm |
|
Connector Polarity |
Standard |
|
Connector Mount Method |
Rett/ 2 hullflens/ 4 hullflens |
|
Tilknytningsmetode |
Kontakt |
|
Informasjonsinformasjon |
|
|
Senterkontakt |
Kube gullbelagt |
|
Ytre kontakt |
Messing gullbelagt |
|
Kropp |
Messing gullbelagt og rustfritt stål |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-55 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttype

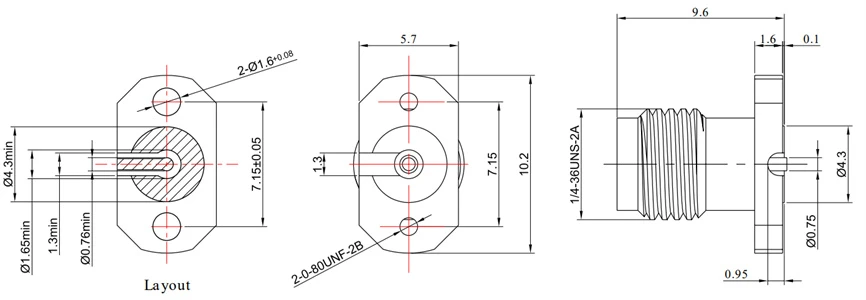

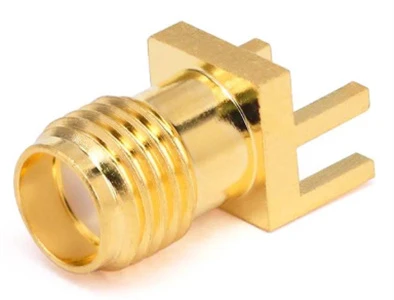

| SMA PCB -kontakter | |||||
 |
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kfd 216-4 |
DC - 26.5 GHz |
1.20 |
Skru festing |
Rustfritt stål |
Overflatesignal |
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kfd216 |
DC - 26.5 GHz |
1.20 |
Skru festing |
Rustfritt stål |
Midt- og lavere signaler |
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-khd 104-1 |
DC - 12.4 GHz |
1.20 |
Kassettlodding |
Messing gullbelagt |
Na |
|

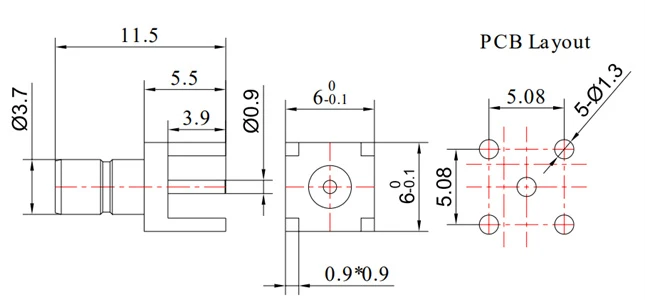

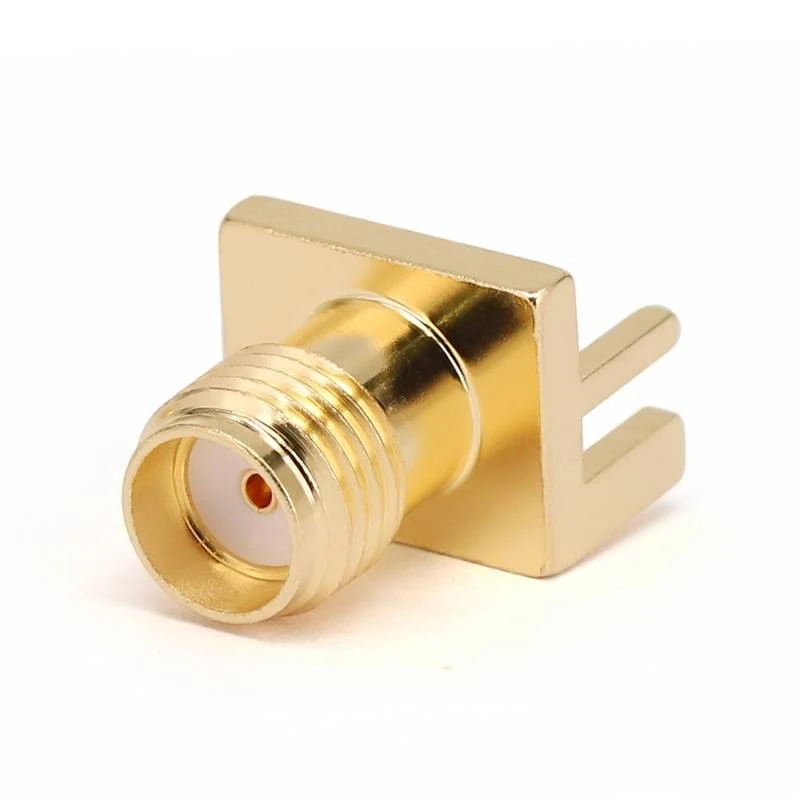

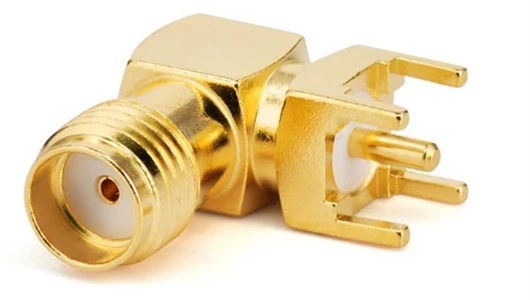

SMA PCB -kontakter |
|||||
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-khd100 |
DC - 18 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kwhd |
DC - 6 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|

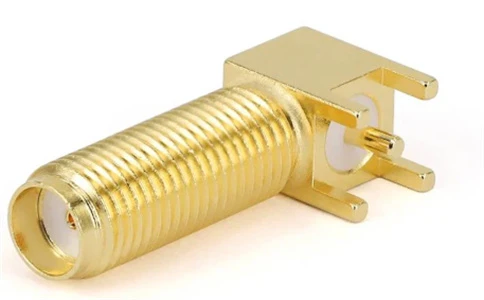

SMA PCB -kontakter |
|||||
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kwhd10 |
DC - 6 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kwhd11 |
DC - 6 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
SMA PCB -kontakter |
|||||
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-khd201a |
DC - 6 GHz |
1.25 |
Horisontal kassettlodding |
Messing gullbelagt |
Na |
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kwhd17 |
DC - 6 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kyfd0101 |
DC - 6 GHz |
1.25 |
Skru festing |
Messing gullbelagt |
Na |
|
SMA PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-kyhd321 |
DC - 26.5 GHz |
1.30 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- sma-khd |
DC - 6 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|

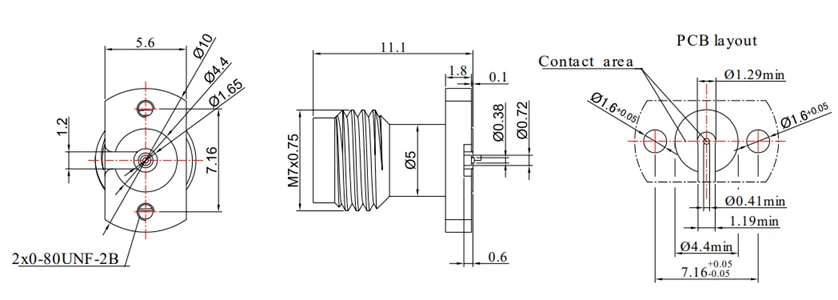

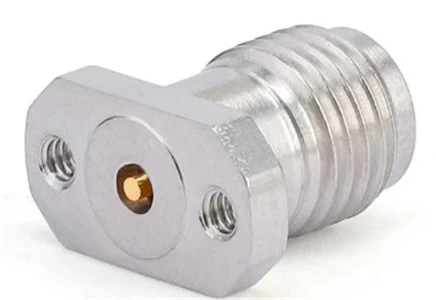

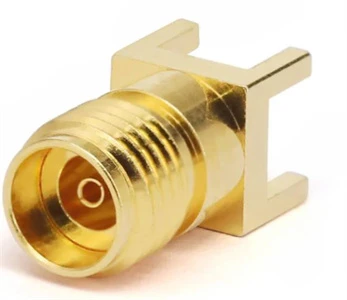

2,92mm PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-2.92- kfd216 |
DC - 40 GHz |
1.25 |
Skru festing |
Rustfritt stål |
Overflatesignal |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-2.92- kfd 216-1 |
DC - 40 GHz |
1.25 |
Skru festing |
Rustfritt stål |
Midt- og lavere signaler |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-2.92- khd100 |
DC - 40 GHz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
3,5 mm PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-3.5- kfd216 |
DC - 26.5 GHz |
1.25 |
Skru festing |
Rustfritt stål |
Overflatesignal |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-3.5- kfd 216-1 |
DC - 26.5 GHz |
1.25 |
Skru festing |
Rustfritt stål |
Midt- og lavere signaler |
|
2,4 mm PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-2.4- kfd216 |
DC - 50 Hz |
1.25 |
Skru festing |
Rustfritt stål |
Overflatesignal |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.25 |
Skru festing |
Rustfritt stål |
Midt- og lavere signaler |
|
1,85 mm PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-1.85- kfd216 |
DC - 67 Hz |
1.30 |
Skru festing |
Rustfritt stål |
Overflatesignal |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2-2.4- kfd 216-1 |
DC - 50 Hz |
1.30 |
Skru festing |
Rustfritt stål |
Midt- og lavere signaler |
|
GPO (SMP) PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- gpo-jfd216 |
DC - 40 GHz |
1.50 |
Skru festing |
Rustfritt stål |
Overflatesignal |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- gpo-jfd 216-1 |
DC - 40 GHz |
1.50 |
Skru festing |
Rustfritt stål |
Midt- og lavere signaler |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- gpo-khd |
DC - 18 Hz |
1.25 |
Kassettlodding |
Messing gullbelagt |
Na |
|
GPO (SMP) PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gpo-jhd15 |
DC - 40 GHz |
1.50 |
Kassettlodding |
Messing gullbelagt |
Begrenset detent |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gpo-jfd 246- f |
DC - 26.5 GHz |
1.45 |
Skru festing |
Messing gullbelagt |
Full detent |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gpo-jhd 23- f |
DC - 26.5 GHz |
1.45 |
Kassett og overflatelodning |
Messing gullbelagt |
Full detent |
|
GPO (SMP) PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gpo-jhd 23- l |
DC - 26.5 GHz |
1.45 |
Kassett og overflatelodning |
Messing gullbelagt |
Begrenset detent |
|
|
|
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gpo-jhd 23- s |
DC - 26.5 GHz |
1.45 |
Kassett og overflatelodning |
Messing gullbelagt |
Glatt |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gpo-jhd 2- s |
DC - 26.5 GHz |
1.45 |
Kassettlodding |
Messing gullbelagt |
Glatt |
|
GPPO (Mini-SMP) PCB-kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gppo-jhd 1- s |
DC - 65 GHz |
1.57@40G |
Overflatelodning |
Messing gullbelagt |
Glatt |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gppo-jhd1 |
DC - 65 GHz |
1.57@40G |
Overflatelodning |
Messing gullbelagt |
Full detent |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gppo-jhd20r |
DC - 40 GHz |
1.25 |
Horisontalt overflate lodding |
Messing gullbelagt |
Glatt |
|
GPPO (Mini-SMP) & G3PO (SMPS) PCB-kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- gppo-jhd-s |
DC - 40 GHz |
1.50 |
Kassettlodding |
Messing gullbelagt |
Glatt |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Type grensesnitt |
|
Fr 2- g3po-jhd 10-1 |
DC - 100 GHz |
1.70 |
Horisontalt overflate lodding |
Messing gullbelagt |
Glatt |
|
SSMC PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- ssmc-jwhd1 |
DC - 6 GHz |
1.35 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- ssmc-jywhd5 |
DC - 6 GHz |
1.35 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- ssmc-jhd2 |
DC - 6 GHz |
1.35 |
Kassettlodding |
Messing gullbelagt |
Glatt |
|
MMCX og MCX PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- mcx-khd101e |
DC - 6 GHz |
1.30 |
Kassettlodding |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- mcx-kyd1e |
DC - 6 GHz |
1.20 |
Skotthodefeste |
Messing gullbelagt |
Na |
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- mmcx-khd1e |
DC - 6 GHz |
1.20 |
Kassettlodding |
Messing gullbelagt |
Na |
|

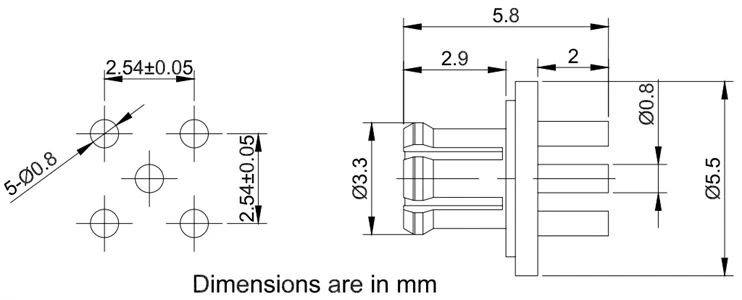

SMB PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- smb-jhd101e |
DC - 6 GHz |
1.35 |
Kassettlodding |
Messing gullbelagt |
Na |
|
BNC PCB -kontakter |
|||||
|
|
 |
||||
|
Sku |
Hyppighet |
VSWR |
Installasjon |
Materiale |
Signalmodus |
|
Fr 2- bnc-ky -3 |
DC - 4 GHz |
1.30 |
Skotthodefeste |
Messing ni belagt |
Na |
