Hvorfor eksisterer 0 DB -dempere?



Mange RF-ingeniører er kanskje ikke engang klar over eksistensen av {{0}} dB-dempere . Ved første øyekast kan 0DB-dempere virke motintuitivt-etter at deres navn antyder at deres primære funksjon er å redusere signalet, men de faktisk ikke å dempe {{{{{{{{{{{{{{{ Demping . Her er en detaljert oversikt over hovedbruk:



1. impedans matching
En av de mest kritiske rollene til 0 DB -dempere er å sikre impedanskonsistens i elektroniske og radiofrekvens (RF) -systemer .

Mange elektroniske systemer (for eksempel RF -sendere, antenner og testutstyr) er designet for å operere med spesifikke karakteristiske impedanser (typisk 50Ω eller 75Ω) . Impedans mismatches mellom tilkoblede komponenter kan forårsake signal -refleksjoner, som nedbryter signalintegritet, reduserer kraftoverføringen og kan skade sensivt utstyr {{{{nednytte signalintegriteten, redusere kraftoverføringen, og kan skader en driftsrekk for å opprettholde signalen. Standardisert impedans (e . g ., 50Ω) Ved deres inngangs- og utgangsporter . Når de er satt inn mellom feilpasningskomponenter, "broer de" impedansgapet, minimerer refleksjoner og sikrer effektiv signaloverføring uten å endre signalamplitude.}



2. mekanisk/grensesnitttilpasning

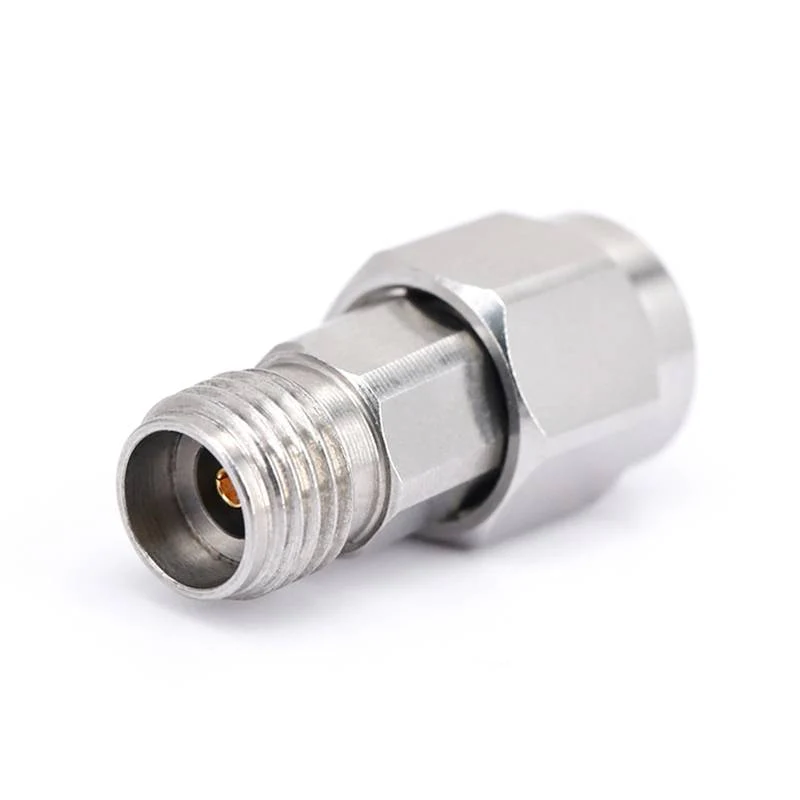

I komplekse systemer bruker komponenter ofte forskjellige typer kontakter (for eksempel SMA, N-Type, BNC) eller fysiske former . 0 DB-dempere blir ofte brukt som adaptere for å løse disse inkompatibilitetene .



3. kalibrering og testreferanse
I RF, mikrobølgeovn og optisk testing er presisjon avgjørende . 0 DB -dempere fungerer som verdifulle kalibreringsverktøy og referansepunkter: de fungerer som en "kjent standard" i testoppsett .



4. signalbane Konsistens
I systemer hvor dempningskravene endres dynamisk (for eksempel kommunikasjonsnettverk eller radarsystemer), kan 0 DB -dempere opprettholde mekanisk og elektrisk enhetlighet i signalkjeden:



For eksempel kan et system veksle mellom å bruke en 5 dB-demper (for å redusere sterke signaler) og ikke kreve noen demping (for å håndtere svake signaler) . Å sette inn en 0 dB-demper når du ikke er nødvendig, unngå at den fysiske lengden, koblingen, og elektromagetisken er behov for å gjenstå den fysiske lengden, til å være en Uventede endringer i signalfase, forsinkelse eller impedans som kan forstyrre systemytelsen .



5. isolasjon og beskyttelse
Selv om de ikke reduserer signalamplitude, er 0 DB -dempere vanligvis integrert med designfunksjoner som gir elektrisk isolasjon eller beskyttelse: de kan buffere følsomme komponenter (for eksempel mottakere) fra spenningspigger eller refleksjoner generert av nedstrømsanlegg (for eksempel sendere) . deres} deres {{{} nettverk) kan dempe forbigående signaler eller forhindre skadelig omvendt kraft fra å skade oppstrøms utstyr . i høyfrekvente systemer, selv uten demping, kan de redusere "Crosstalk" ved å isolere forskjellige seksjoner av signalstien .



Søknadseksempler

RF -kommunikasjonssystemer: A 0 DB -dempning mellom en sender / mottaker og en antenne sikrer 50Ω impedans matching, og maksimerer kraftoverføringen .

Testlaboratorier: A 0 DB-dempor (SMA-til-BNC) brukes til å koble til en signalgenerator og et oscilloskop, og fungerer som både en grensesnittadapter og en kalibreringsreferanse .

Kringkasting: I videosystemer samsvarer 75Ω 0 DB -dempere koaksiale kabler til forsterkere, og forhindrer signalrefleksjoner som forårsaker spøkelses eller forvrengning .



Avslutningsvis er 0 DB-dempere ikke "ubrukelige"-de er allsidige komponenter som løser viktige tekniske utfordringer relatert til impedans, tilkobling, kalibrering og systemstabilitet, og verdien deres strekker seg langt utover signaletuering i seg selv .
