VNA -testkabler

Flexirfs VNA Test Cable Assembly Series er designet for å gi kundene repeterbare og presise vektor nettverksanalysatorer (VNA) måleverdier .

I testscenariene for vektor nettverksanalysatorer (VNA) har sårbarheten til presisjonskoaksiale grensesnitt lenge vært en bransjeutfordring . Når tradisjonelle testkabler blir utsatt for hyppige plugging/kobling, deformer, bøyning eller mekanisk stress, de interne strukturene til deres interesse for å være med og være med å koble til og være med å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble til å koble, eller Nedbrytning av elektrisk ytelse på grunn av stresskonsentrasjon . Dette påvirker direkte testnøyaktighet og kan til og med forårsake utstyrsfeil .

Basert på frekvensklassifisering er det:

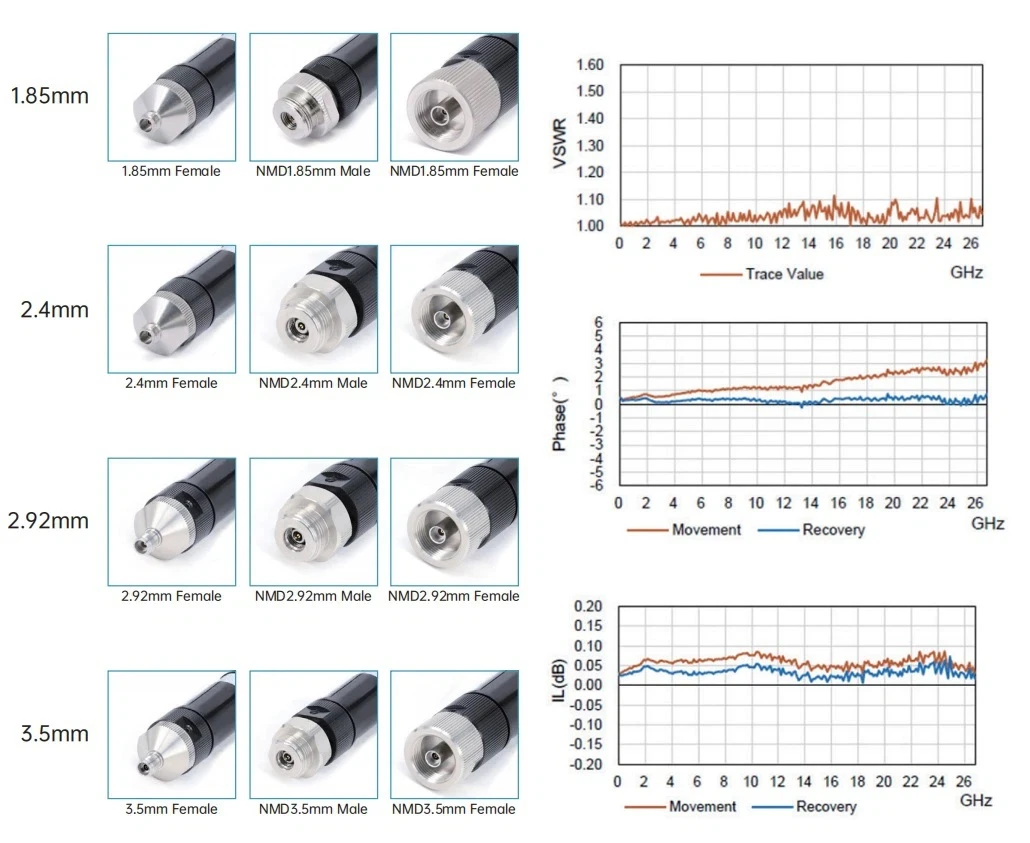

26 . 5GHz 3,5mm grensesnittkabelmontering, 40 GHz 2,4 mm kabelmontering, 67 GHz 1,85mm NMD kabelmontering.

De såkalte NMD-kabelenhetene har regulerte forsterkede kontakter for grensesnittene . Denne designen sikrer at mekanisk stress under bruk primært blir absorbert av de ytre forsterkede strukturelle komponentene, og forhindrer skade på presisjonskoaksialgrensesnittene .}}}}}}}}}}}}}

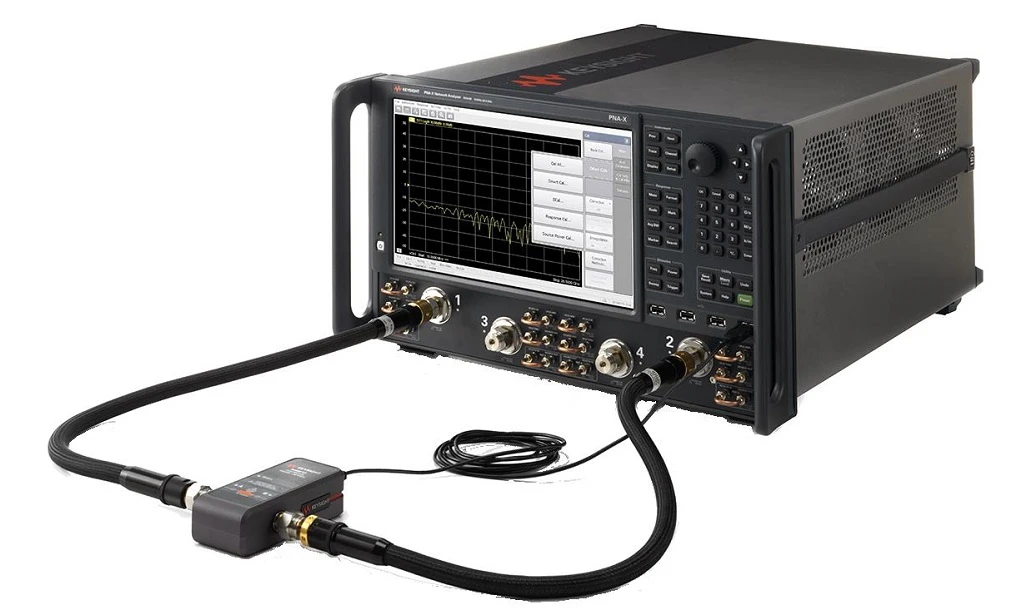

VNA-testkabelsamlinger er høyytelsesamplitude-og-fasestabile testkabler primært brukt i vektor nettverksanalysatorer (VNA), som dekker et arbeidsfrekvensområde av DC ~ 67GHz {}}}, og de har bærekraftige og svært gjentatte bøyningsegenskaper, en produksjonsmåling, tester i Microw-system scenarier .

1. For tilpasset lengde kabelsamlinger, ikke glem å legge igjen lengdeinfo på kassesiden;
2. Alle kabelenhetene kan være utstyrt med fasematchede par eller grupper; Hvis du trenger kablene for å bli matchet fase, kan du sende e -post til oss: sales@flexirf.com

Produkttype



VNA -testkabler
Vanlige modeller og tekniske indikatorer
Bilde	Sku	Kontakt 1	Kontakt 2	Freqency	Returtap/VSWR
	Vna -35 f35f -630	3,5 mm NMD hunn	3,5 mm kvinne	DC -26.5 GHz	1.30
	Vna -35 m35f -630	3,5 mm NMD hunn	3,5 mm NMD hann	DC -26.5 GHz	1.30

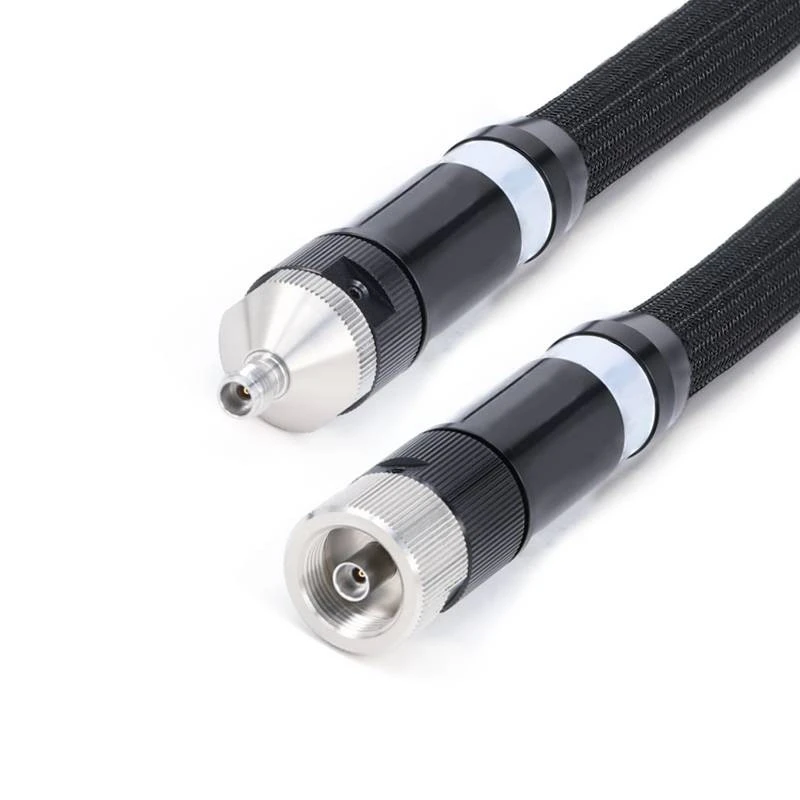

	Vna -292 f292f -630	2,92mm NMD hunn	2,92 mm kvinne	DC -40 GHz	1.30

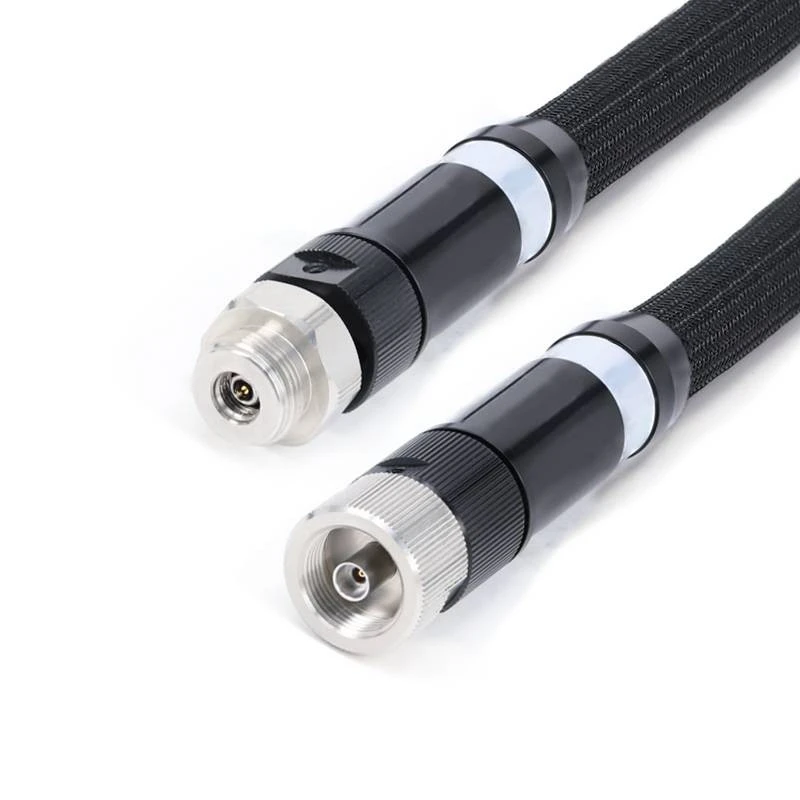

	Vna -292 m292f -630	2,92mm NMD hunn	2,92mm NMD hunn	DC -40 GHz	1.30
	Vna -24 f24f -630	2,4 mm NMD hunn	2,4 mm kvinne	DC -40 GHz	1.35
	Vna -24 m24f -630	2,4 mm NMD hunn	2,4 mm NMD hann	DC -50 GHz	1.35

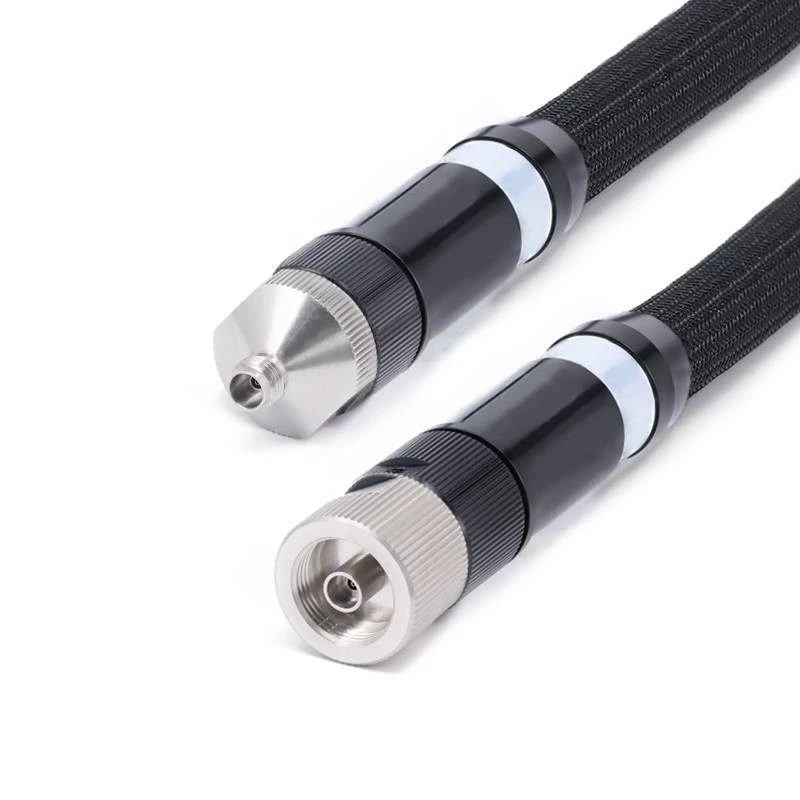

	Vna -185 f185f -630	1,85 mm NMD hunn	1,85 mm kvinne	DC -67 GHz	1.50

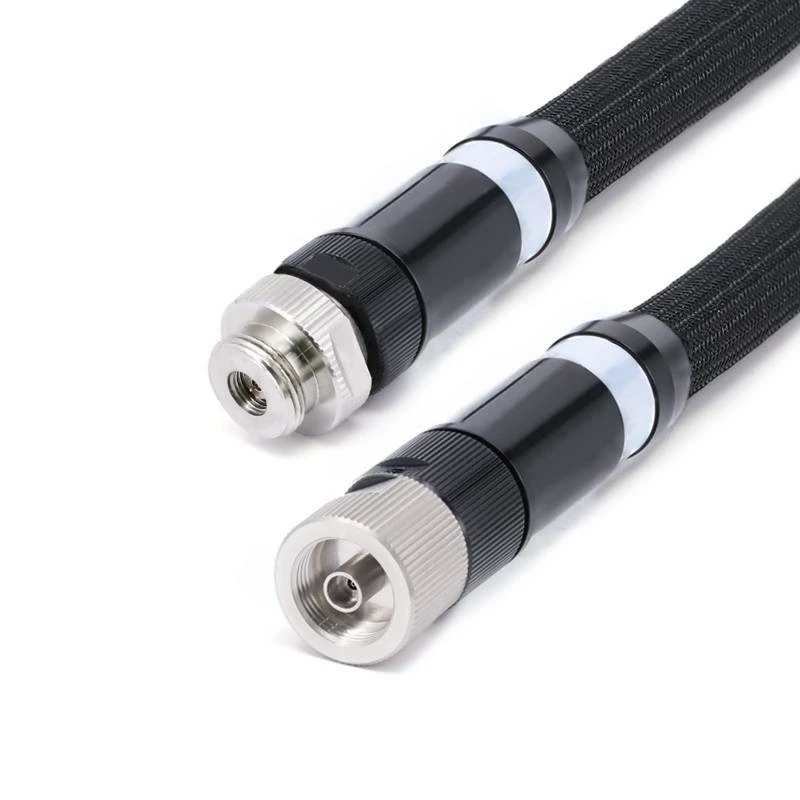

	Vna -185 f185m -630	1,85 mm NMD hunn	1,85 mm NMD hann	DC -67 GHz	1.50
