Fase eller forsinkelse av samsvar av test RF -kabel for differensial singal test

Ved differensialsignaltesting bestemmes kravet til fase eller forsinkelse av samsvar av test -RF -kabler først og fremst av overføringsegenskapene til differensialsignaler og nøyaktighetskravene i testscenariet . Dette kan forstås fra følgende nøkkelperspektiver:

1. ivareta det essensielle kjennetegn ved differensialsignaler - grunnlaget for avbestilling

Kjernefordelen med differensialsignaler ligger i deres evne til å avbryte interferens til vanlig modus (for eksempel elektromagnetisk interferens og støy) gjennom "forskjellsberegning" ved mottakeren, og er avhengig av at "signaler på de to linjene har lik amplitude og motsatt polaritet ." hvis det er et misforhold i en fase i den to cables, vil det føre til at det er en feilpute i den to cablen.tidsforskjell eller faseforskjellMellom de to signalene som ankommer mottakeren, og forstyrrer det synkrone forholdet til "lik amplitude og motsatt polaritet ." i slike tilfeller, kan ikke interferens effektivt kanselleres og kan til og med forsterkes, direkte undergrave anti-interferensfunksjonen til differensialsignaler .

2. Unngå signalforvrengning for å sikre testnøyaktighet

Overføring av differensialsignaler avhenger av "symmetrien" for de to linjene:

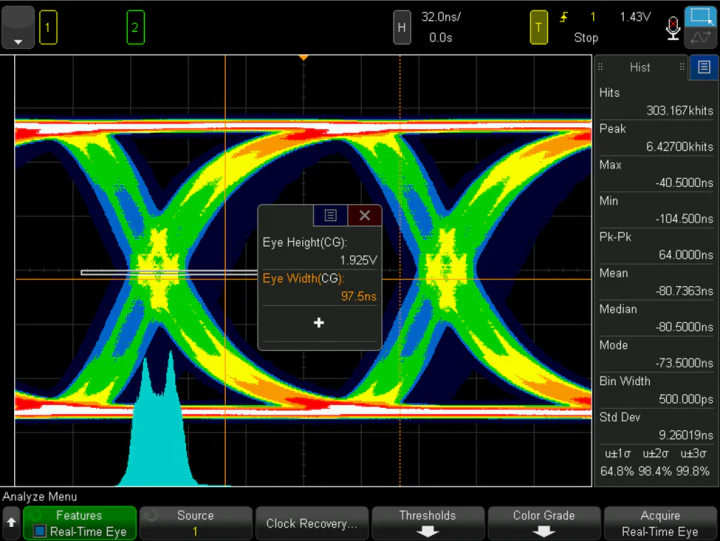

En forsinkelsesmatch vil føre til at de to signalene kommer til mottakeren asynkront, noebølgeformforvrengning;

Et fase misforhold (spesielt i høyfrekvente RF-scenarier) vil føre til at faseforholdet til signalene avviker fra de designet forventningene, og forstyrrer tidslogikken til signalene .
Disse forvrengningene vil direkte påvirke ektheten av testresultater, noe som fører til feilvurderinger om signalkvalitet og overføringsytelse .

°

I høyhastighets differensialsignaloverføring (for eksempel USB, PCIE, HDMI, etc .), er signalperioden ekstremt kort (nanosekund eller til og med picosekundnivå) . til og med et bittesmå eller en fase-forsinkelse (e {{3} g .}}}}}}}}}}} { "hold tid" på signalet, forårsakerTidsfeil{{{° ytelse .

4. Opprettholde signalintegritet og redusere sekundær interferens

Kabler med uoverensstemmende fase eller forsinkelse vil forstyrre impedansens kontinuitet i overføringslinjen og forårsakesignalrefleksjonogkrysstale:

Refleksjon vil føre til signal superposisjon og svingning, noe som resulterer i bølgeformforvrengninger som overskridelse og undershoot;

Crosstalk vil forårsake unødvendig elektromagnetisk kobling mellom de to signallinjene, og ytterligere forstyrre signalene .
Matchede kabler kan derimot minimere disse problemene, sikre at "integritet" av signalet fra senderen til mottakeren og gjøre testresultater mer konsistent med den faktiske tilstanden til systemet .

Oppsummert er fase- eller forsinkelsesmatching en kjerneforutsetning for å sikre nøyaktigheten og påliteligheten av differensialsignaltesting . spesielt i høyfrekvente og høyhastighetsscenarier, dens innvirkning er direkte relatert til gyldigheten av testkonklusjoner og nøyaktigheten av systemets ytelsesevaluering .}}}}}}}}}}}}}}}}}}}}}}
