PCB -brettstruktur

Strukturen til et PCB-kort inkluderer hovedsakelig forskjellige brettlagstrukturer som enkeltlagsbrett, dobbeltlagsbrett og flerlagsbrett . Følgende er en detaljert strukturell analyse:

1. enkeltlagsbrett
Strukturell sammensetning: Det er kobberfolie på bare den ene siden, og ingen kobberfolie på den andre siden . komponenter er vanligvis plassert på siden uten kobberfolie, og siden med kobberfolie brukes hovedsakelig til ledning og lodde .
Applikasjonsscenarier: Passer for enkle kretsløp, for eksempel elektroniske klokker, leker osv. . Produksjonsprosessen er enkel og kostnadene er lave, men funksjonene er relativt enkelt .}}

2. dobbeltlagsbrett
Substratmateriale: Den ofte brukte en er FR -4, som er en blanding av glassfiber og epoksyharpiks . Den har god mekanisk styrke, isolasjon og varmemotstand, og kan gi stabil støtte for kretskortet.
Ledende lag: det vil si kobberfolie, som er fordelt på øvre og nedre side av underlaget . forskjellige kretsmønstre dannes gjennom etsingsprosessen for gjeldende overføring . Tykkelse, og kobler folie kan velges i henhold til krav . for eksempelet 1 ousc (oz er eget som en}}}} for eksempel. Ounce kobberfolie er egnet for vanlige kretsløp .
Isolerende materiale: PP (prepreg) brukes som det isolerende materialet midt på dobbeltlagsbrettet . Det er en blanding av semi-herdet harpiks og glassfiber, som kan binde de to lagene sammen og sikre at det ikke er kortslutning mellom de to lagene .
Overflatebeskyttelsesmateriale: Inkludert loddemaske og silkscreen -lag . Loddemasken er generelt grønn, rød eller svart blekk, som brukes til å beskytte kobberfolien mot oksidasjon og rust, og forhindre at loddet strømmer til uønskede steder under lodding, med bare putene som utsetter kobber; Silkscreen -laget er vanligvis hvitt blekk, brukt til å skrive ut tekst eller symboler som komponentposisjoner og modeller på PCB -brettet, og lette montering og vedlikehold .
Applikasjonsscenarier: Produksjonsprosessen er relativt enklere enn for flerlagsbrett . Det er egnet for middels kompleksitetskretser, for eksempel lydutstyr, TV

3. Multi-Layer Board
Signalsjikt: Brukes til å plassere komponenter og ledninger, er det hovedlaget som kobler til forskjellige komponenter, inkludert topplaget (topplaget), bunnlaget (bunnlaget), og flere mellomliggende signalkabling lag . Det ledningsdesignet påvirker direkte ytelsen og påliteligheten til hele PCB .}}}}
Strømlag og bakkelag: vanligvis plassert i mellomlaget, brukt til å gi stabil strømforsyning og jording for hele kretskortet ., for eksempel i et firelagsbrett, kan det midterste laget 1 tjene som en "strømforsyning dedikert kanal", som en annen +5} v. Kablingslag for en annen gruppe signallinjer .
Isolerende lag: FR -4 eller andre isolerende materialer brukes til å skille de forskjellige ledende lagene, forhindre kortslutning og sikre uavhengighet og stabilitet av signaler .

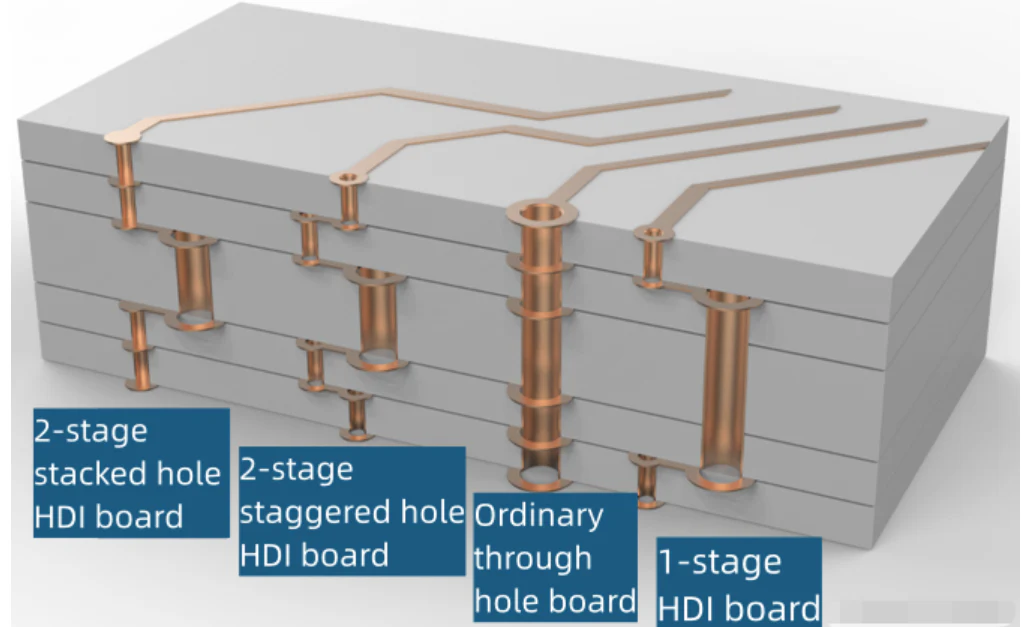

Vias: Inkludert gjennom hull, blinde hull og begravde hull . gjennom hull som kjøres gjennom hele brettet og brukes til å koble sammen kretser av forskjellige lag og montere tradisjonelle komponenter; Blinde hull brukes til å koble topplaget og indre lag, vanligvis for høyfrekvent signaloverføring, noe som kan redusere banelengden og gjøre signaloverføring raskere; Begravede hull er ansvarlige for elektriske tilkoblinger mellom indre lag . i tavler med høy tetthet, kombinasjonen av blinde hull og nedgravde hull har plass til flere linjer mens du unngår at brettet er for tykt .}}}}}
Overflatebehandlingslag: I likhet med dobbeltlagsbrettet har det en loddemaske og et silkeskjermlag, som spiller rollene som beskyttelse og identifikasjon . I tillegg vil noen high-end flerlagsbrett også gjennomgå overflategullplating og andre behandlinger for å forbedre konduktiviteten og korrosjonsmotstanden .}}}}}}}}}}}}}}}}
Applikasjonsscenarier: Egnet for høye tetthets-, høyhastighets- og høyfrekvente komplekskretser, for eksempel datamaskinkort, hovedkort på mobiltelefoner osv. . Antall lag kan økes for å oppfylle ytelseskravene til kretsen .
