Forskjeller og forbindelser mellom RF -sirkulatorer og RF -isolatorer

Operasjonsprinsipp:

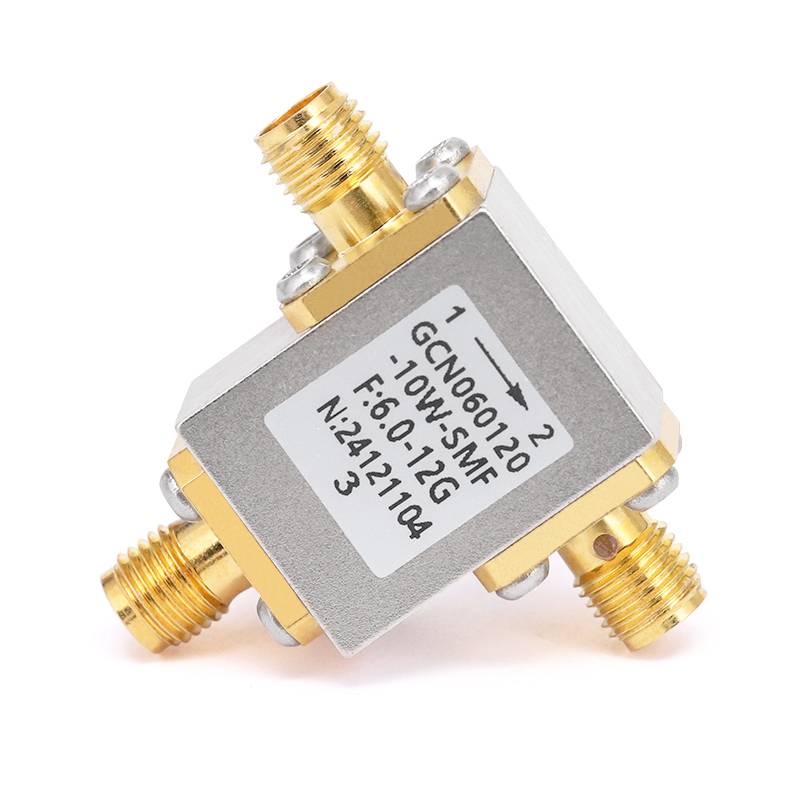

RF -sirkulator:

En sirkulator er en tre-port (eller flere) enheter som leder RF-signaler i en spesifikk retning mellom portene . Det sikrer at signaler flyter fra en port til den neste i en definert retning .

Sirkulatoren fungerer basert på de ikke-lineære effektene av magnetiske materialer . den består vanligvis av et roterende ikke-lineært materiale koblet til et magnetfelt . i en tre-port sirkulator, signalet fra port 1 går til port 2, port 2s signal går til port 3, og port 3's signal er rutet til port 2, Port 2s signal går til port 3 og port 3's signal fra port 1 går til port 2, port 2.

RF -isolator:

En isolator er typisk en to-port-enhet som lar signalet strømme fra en port til en annen mens du blokkerer et hvilket som helst signal fra å gå tilbake til den opprinnelige kilden .

I likhet med sirkulatoren bruker en isolator magnetiske materialer for sin drift, men den har bare to porter . isolatoren forhindrer omvendt signalstrøm, og isolerer kilden fra eventuelle reflekterte signaler som kan forårsake skade eller interferens .



Nøkkeloperasjonsprinsipp: Magnetiske materialer

Begge enhetene utnytterferromagnetiske materialer(e . g ., ferritt) under et statisk magnetfelt . Magnetfeltet indusererIkke-resiprocal forplantningav RF-signaler, som betyr at signalatferd er forskjellig når du reiser frem vs . bakover . Denne ikke-resiprocity aktiverer:

Sirkulatorer for å rute signaler sekvensielt mellom portene .

Isolatorer for å undertrykke omvendte signaler (høy demping i motsatt retning, lavt tap i fremtidens retning) .



Praktiske applikasjoner: Brukssaker i den virkelige verden

Sirkulatorer:

I radarsystemer skiller de overførte og mottok signaler (sender → antenne → mottaker uten interferens) .

I kommunikasjonsnettverk muliggjør de toveis signalstrøm over en enkelt kanal (e . g ., splitting uplink/downlink -signaler) .

Isolatorer:

Beskytt RF -forsterkere ved å blokkere reflektert kraft mot uoverensstemmelser (e . g ., antenner med varierende impedans) .

Stabiliser oscillatorer ved å forhindre frekvenstrekking forårsaket av belastningsrefleksjoner .



.
