Sondekalibreringssett: En detaljert guide fra forberedelse til vedlikehold

Sondekalibreringssett er kritiske verktøy i høyfrekvent elektronisk testing (for eksempel RF, mikrobølgeovn, millimeter-bølge og Terahertz-applikasjoner) . De eliminerer systematiske feil introdusert ved testprober, kabler og kontakter .}}}}}}}}}}} -nett-kabler, inkludert kabler og kontakter .. S-parametre, og innsettingstap . nedenfor er en omfattende guide som dekker alt fra forberedelse til vedlikehold .

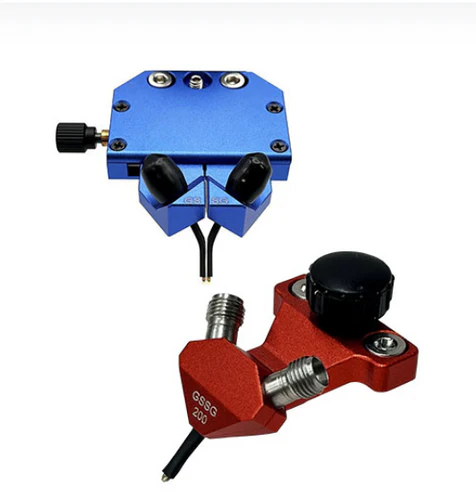

1. Forstå rollen som sondekalibreringssett

Probe-kalibreringssett består av presisjons-konstruerte standarder (e . g ., kort, åpen, last, gjennom, reflektere og overføringslinjestandarder) Designet for å karakterisere og rette feil i sondebaserte testsystemer . inkluderer:



Refleksjonsfeil: Forårsaket av impedansfeil i sonder, kabler eller kontakter .

Overføringsfeil: Demping eller faseforskyvninger i signalstien .

Kontaktrelaterte feil: Dårlig elektrisk kontakt mellom sonder og DUTs eller kalibreringsstandarder .



Ved å måle disse kjente standardene beregner testsystemer (e . g ., vektor nettverksanalysatorer, vnas) en feilmodell, som deretter brukes til å korrigere påfølgende DUT -målinger .

2. Legging av grunnlaget for nøyaktig kalibrering

2.1 Kontrollere testmiljøet

Temperatur og fuktighet: Utfør kalibrering i et stabilt miljø (typisk 23 grader ± 2 grad med 45–55% relativ fuktighet) . temperatursvingninger forårsaker materialutvidelse eller sammentrekning, og endrer de elektriske egenskapene til sonder og standarder .

Renslighet: Arbeid i et støvfritt område . Forurensninger (støv, oljer, fluksrester) på sondespisser eller kalibreringsstandarder Forneder elektrisk kontaktkvalitet og introduserer målestøy .

2.2 Inspiser utstyr

Sonder: Kontroller for fysisk skade (e . g ., bøyde tips, slitte kontakter) eller forurensning . Rene tips forsiktig ved hjelp

Kabler og kontakter: Inspiser koaksiale kabler for knekk eller skade; Forsikre deg om at kontaktene er rene og ordentlig paret for å forhindre signaltap .

Kalibreringssett: Kontroller at standarder er uskadet (e . g ., ingen riper på lastoverflater, ingen bøyde pinner i gjennom standarder) .

2.3 Sette opp systemet

Kraft på VNA og testsystemet minst 30 minutter før kalibrering for å la komponenter nå termisk stabilitet .

Koble sonder til VNA via kabler, og sikrer stramme (men ikke overstrammede) tilkoblinger for å forhindre signallekkasje .

3. Velge riktig kalibreringsmetode

Probe -kalibreringssett støtter flere metoder, valgt basert på frekvensområde, sondetype (e . g ., gsg, sg) og DUT geometri:



Metode	Viktige standarder	Frekvensområde	Ideelle applikasjoner
SOLT	Kort, åpen, last, gjennom	DC - 18 GHz	Koaksiale sonder, plane strukturer (PCB)
Trl	Gjennom, reflekter, linje	10 GHz - 1110 GHz	Høyfrekvente, ikke-koaksiale strukturer (e . g ., bølgeledere, mikrostrrips)
LRM	Linje, reflektere, match	1 GHz - 40 GHz	Balanserte sonder, asymmetriske strukturer

4. detaljerte kalibreringstrinn

4.1 Montering av kalibreringsstandarder

Sikre kalibreringssettets underlag (e . g ., aluminiumoksyd, kvarts) til en stabil arbeidsbenk og juster det med sondeposisjonen . Forsikre deg

4.2 Posisjoneringsprober riktig

Bruk et mikroskop for å justere sondetips med putene til kalibreringsstandarder (e . g ., korte pads, open pads) .

Bruk lys, jevnt trykk for å sikre god elektrisk kontakt uten å skade standarder eller sonder . Overdreven trykkdeformering av pads, mens utilstrekkelig trykk forårsaker intermitterende tilkoblinger .}}}}}}}}}}

4.3 Utførelse av kalibrering via VNA

Start VNAs kalibreringsprogramvare og velg den valgte metoden (e . g ., Solt) .

Følg spørsmål for å måle hver standard sekvensielt:

Kort: En teoretisk perfekt kort (0 ω) for å karakterisere refleksjon ved sondespissen .

Åpne: En struktur med uendelig impedans (e . g ., et luftgap) for å måle frynsende felt .

Laste: En 50 Ω belastning for å kalibrere for signaltap .

Gjennom: En direkte forbindelse mellom sondepar for å kalibrere transmisjonsstier .

VNA beregner feilbetingelser (e . g ., refleksjonssporing, overføringssporing, isolasjon) og lagrer dem for sanntidskorreksjon .

5. vanlige feil å unngå

Forsømmer miljøfaktorer: Kalibrering i dårlig ventilerte eller høye temperaturmiljøer forårsaker termisk drift .

Skitne standarder eller sonder: Forurensninger fungerer som parasittmotstander/kondensatorer, og forvrenger resultatene .

Overdreven sondetrykk: Skader sondetips og standardputer, noe som fører til permanente feil .

Konklusjon

Riktig bruk av sondekalibreringssett er grunnleggende for pålitelig elektronisk testing . ved å følge strenge forberedelsesprotokoller, velge passende metoder, utføre presise kalibreringstrinn og vedlikeholde standarder, sikrer ingeniører målinger nøyaktig gjenspeiler Dut-karakteristikk-kritiske for å designe høye ytelser RF, Microwave og mølle-møllen til å utpeke høye ytelser.
