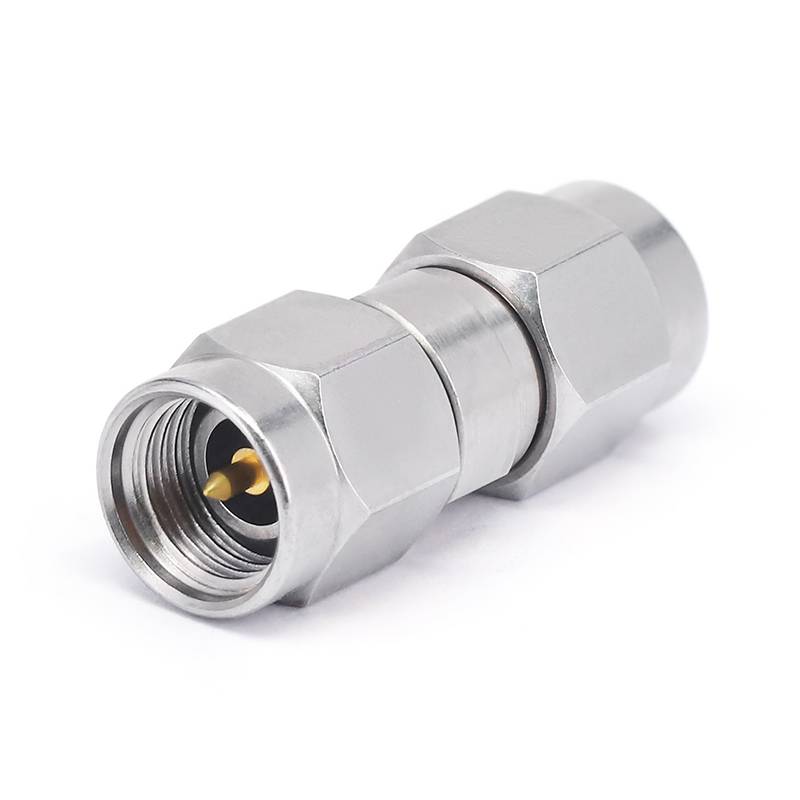

3,5 mm adapter
3 . 5mm RF -adapter er generelt karakterisert av en kompakt struktur . Den ytre diameteren til kontakten er vanligvis omtrent 3 . 5mm, som er designet for å være liten og lett, noe som gjør den egnet til bruk i applikasjoner der plassen er designet. For eksempel, i noen miniatyrkommunikasjonsenheter eller høydensitetskretskort, kan 3,5 mm-kontakten enkelt integreres uten å ta for mye plass.
Beskrivelse
Produkt introduksjon
3 . 5mm RF -adapter er generelt karakterisert av en kompakt struktur . Den ytre diameteren til kontakten er vanligvis omtrent 3 . 5mm, som er designet for å være liten og lett, noe som gjør den egnet til bruk i applikasjoner der plassen er designet. For eksempel, i noen miniatyrkommunikasjonsenheter eller høydensitetskretskort, kan 3,5 mm-kontakten enkelt integreres uten å ta for mye plass.
I tillegg er det også forskjellige former for portgrensesnitt, for eksempel rette kontakter og høyre-vinkelkontakter . høyre-vinkelkontakter er mer praktisk for situasjoner der plassen er begrenset og tilkoblingen må gjøres i en riktig vinkel . for eksempel i et komplekst krets-layout, riktig.
Produkttekniske data
3 . 5mm RF -adapterenhet
Anskaffelsesvanlige spørsmål
Produktspesifikasjonsdata
|
Konfigurasjon |
|
|
Kobling 1 Type |
3,5 mm |
|
Kobling 1 Impedans |
50 ohm |
|
Kontakt 1 polaritet |
Standard |
|
Kobling 2 Type |
2,4 mm/2,92 mm/3,5 mm/n |
|
Kontakt 2 Impedans |
50 ohm |
|
Kontakt 2 polaritet |
Standard |
|
Connector Mount Method |
Ingen |
|
Adapter kroppsstil |
Rett flens |
|
Materialinformasjon |
|
|
Senterkontakt |
Kube gullbelagt |
|
Ytre kontakt |
Rustfritt stål |
|
Kropp |
Rustfritt stål |
|
Dielektrisk |
Pei |
|
Miljødata |
|
|
Temperaturområde |
-55 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
Produkttype
|
3,5 mm RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1-3.5- jjs |
|
|
DC -33 GHz |
1.15 |
3,5 mm hann til 3,5 mm hann |
|
Fr 1-3.5- kks |
|
|
DC -33 GHz |
1.15 |
3,5 mm hunn til 3,5 mm hunn |
|
Fr 1-3.5- jks |
|
|
DC -33 GHz |
1.15 |
3,5 mm hann til 3,5 mm hunn |
|
3,5 mm til 2,4 mm RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1-3.5/2.4- jjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hann til 2,4 mm hann |
|
Fr 1-3.5/2.4- kks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hunn til 2,4 mm hunn |
|
Fr 1-3.5/2.4- jks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hann til 2,4 mm hunn |
|
Fr 1-3.5/2.4- kjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hunn til 2,4 mm hann |
|

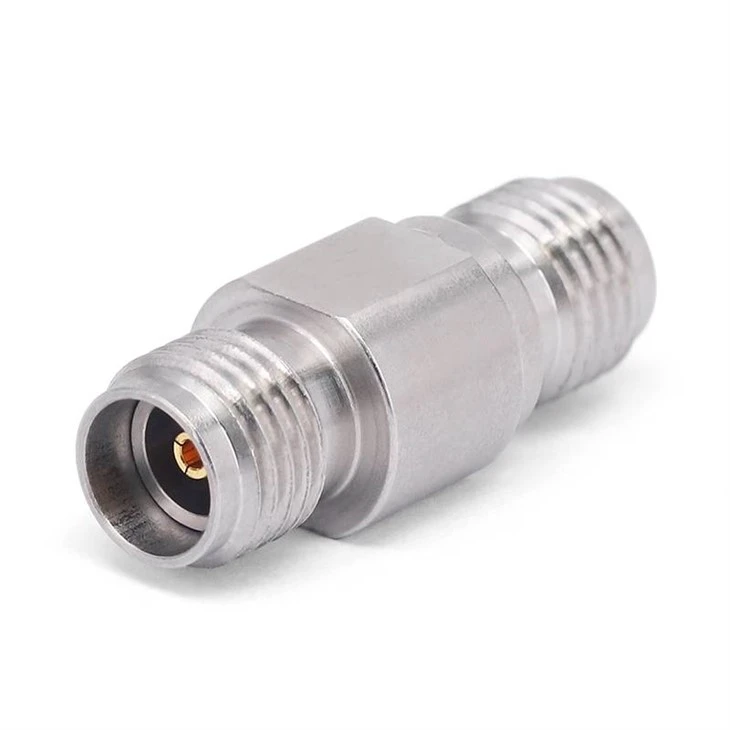

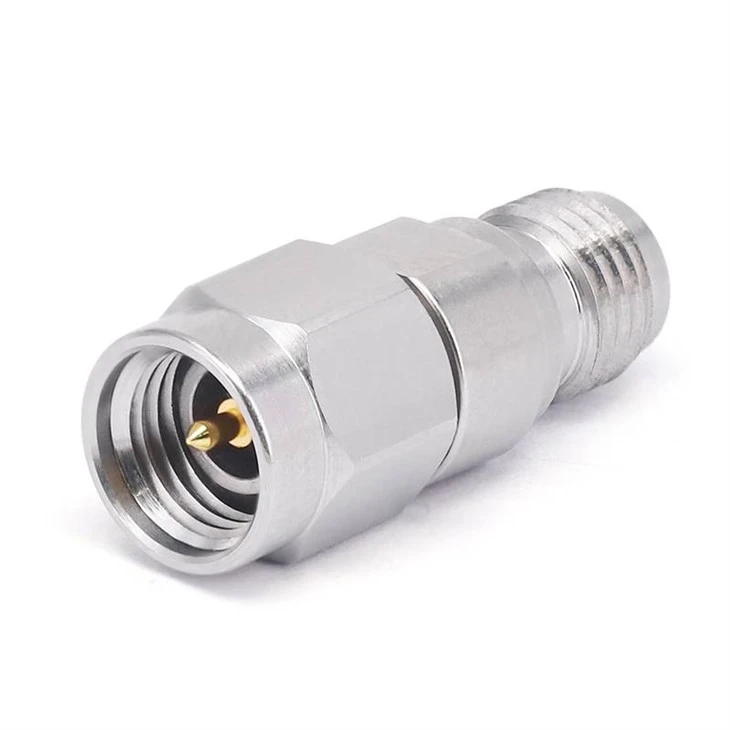

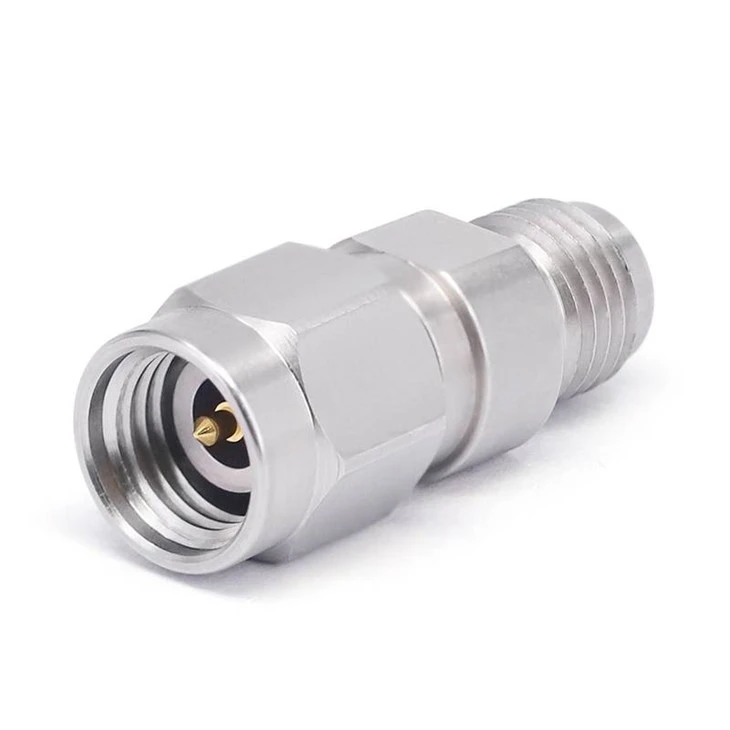

3,5 mm til 2,92 mmRF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1-3.5/2.92- jjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hann til 2,92 mm hann |
|
Fr 1-3.5/2.92- kks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hunn til 2,92 mm hunn |
|
Fr 1-3.5/2.92- jks |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hann til 2,92 mm hunn |
|
Fr 1-3.5/2.92- kjs |
|
|
DC -26.5 GHz |
1.15 |
3,5 mm hunn til 2,92 mm hann |
|
3,5 mm til N RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- n/3.5- jjs |
|
|
DC -18 GHz |
1.15 |
N hann til 3,5 mm hann |
|
Fr 1- n/3.5- kks |
|
|
DC -18 GHz |
1.15 |
N Kvinne til 3,5 mm kvinne |
|
Fr 1- n/3.5- jks |
|
|
DC -18 GHz |
1.15 |
N hann til 3,5 mm hunn |
|
Fr 1- n/3.5- kjs |
|
|
DC -18 GHz |
1.15 |
N Kvinne til 3,5 mm hann |
