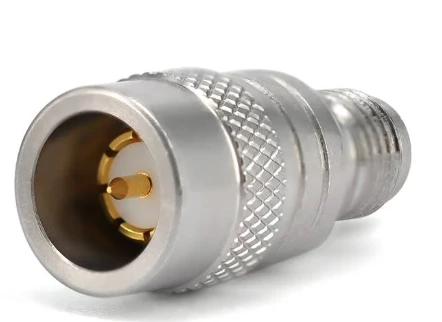

SMA -adapter
SMA -serien koaksiale RF -adaptere er det bredeste applikasjonsområdet og den største sorten blant alle adapterserier. Det er omtrent hundrevis av valgfrie typer. Den maksimale driftsfrekvensen kan nå opp til 26,5 GHz. Blant dem er de designet og utviklet i henhold til tre forskjellige frekvensbånd på 6G, 18G og 26,5G for applikasjonsprodukter.
Beskrivelse
Produkt introduksjon
SMA -serien koaksiale RF -adaptere er det bredeste applikasjonsområdet og den største sorten blant alle adapterserier. Det er omtrent hundrevis av valgfrie typer. Den maksimale driftsfrekvensen kan nå opp til 26,5 GHz. Blant dem er de designet og utviklet i henhold til tre forskjellige frekvensbånd på 6G, 18G og 26,5G for applikasjonsprodukter.
Produktmateriale
Den ytre lederen av SMA -kontaktens kropp er vanligvis laget av metallmaterialer som messing eller rustfritt stål. Det spiller en avgjørende rolle i skjerming og signaloverføring. Den sylindriske strukturen omgir den indre lederen og dielektriske, og gir en lav motstandsvei for returstrømmen til det elektromagnetiske signalet, og sikrer dermed stabiliteten og integriteten til signaloverføringen.
Produktkroppsstil
SMA -kontakter er tilgjengelige i forskjellige kroppsformer, inkludert rett type, rett vinkeltype, 4- hullflensmontering, skott -monteringstype og lufttett vakuumskott.
Anskaffelsesvanlige spørsmål
Produktspesifikasjonsdata
|
Konfigurasjon |
|
|
Kobling 1 Type |
Sma |
|
Kobling 1 Impedans |
50 ohm |
|
Kontakt 1 polaritet |
Standard |
|
Kobling 2 Type |
SMA\/GPPO\/GPO\/2,4mm\/2,92mm\/3,5mm\/n\/TNC\/BNC\/SSMC\/MMCX\/IPEX\/SSMA |
|
Kontakt 2 Impedans |
50 ohm |
|
Kontakt 2 polaritet |
Standard |
|
Connector Mount Method |
Ingen |
|
Adapter kroppsstil |
Rett\/4 hullflens\/skottfeste\/høyre vinkel\/ |
|
Informasjonsinformasjon |
|
|
Senterkontakt |
Kube gullbelagt |
|
Ytre kontakt |
Messing gullbelagt \/ rustfritt stål |
|
Kropp |
Messing gullbelagt \/ rustfritt stål |
|
Dielektrisk |
PEI\/PTFE\/glass |
|
Miljødata |
|
|
Temperaturområde |
-55 grad til +165 grad |
|
2011\/65\/EU (ROHS) |
Kompatibel |
SMA -adaptertyper
|
SMA RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma-jjs |
|
|
DC -18 GHz |
1.15 |

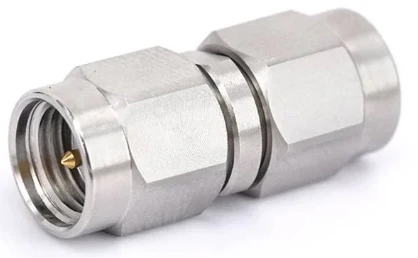

Sma hann til sma hann |
|
Fr 1- sma-kks |
|
|
DC -18 GHz |
1.15 |

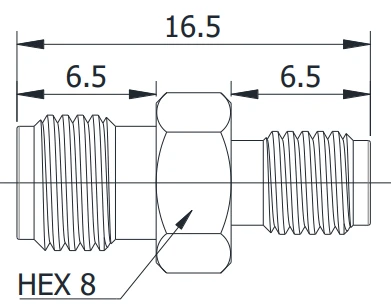

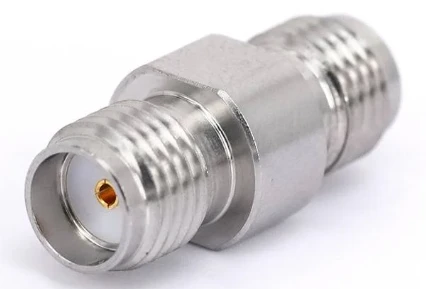

SMA kvinne til SMA kvinne |
|
Fr 1- sma-jks |
|
|
DC -18 GHz |
1.15 |

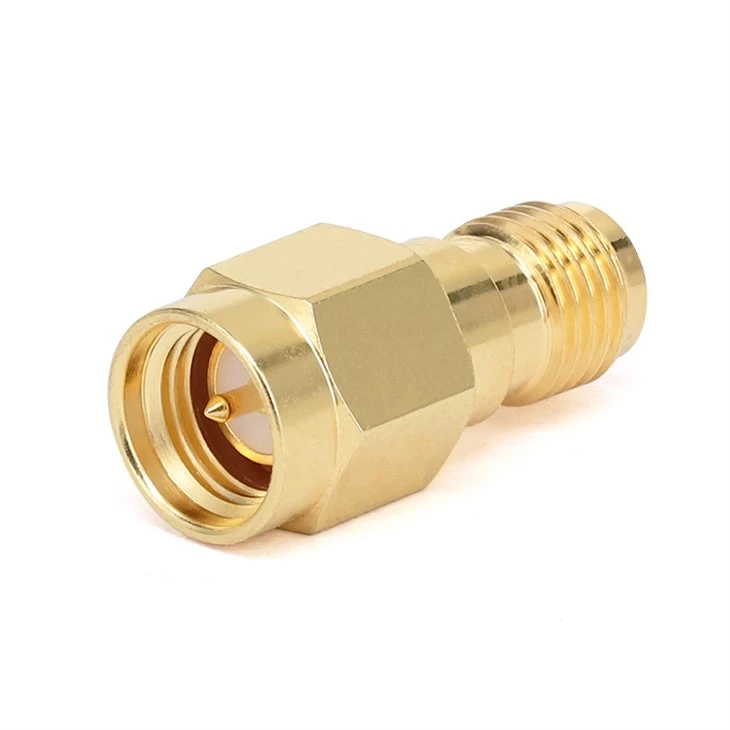

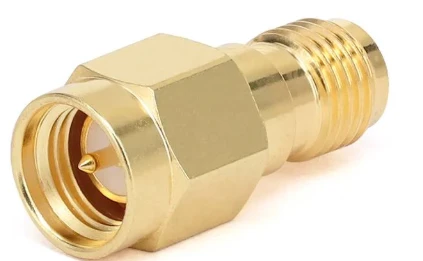

Sma hann til sma kvinne |
|

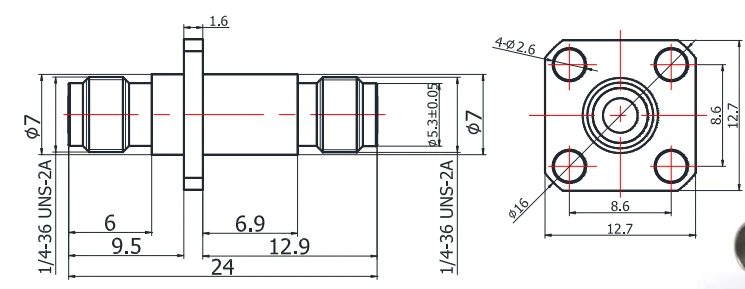

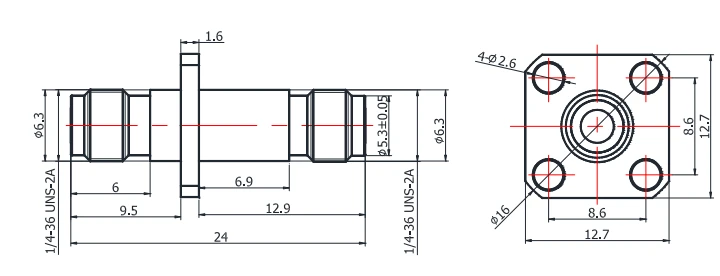

Fr 1- sma-kfkg -1 |
|
|
DC -18 GHz |
1.15 |

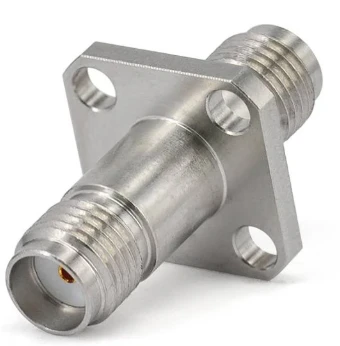

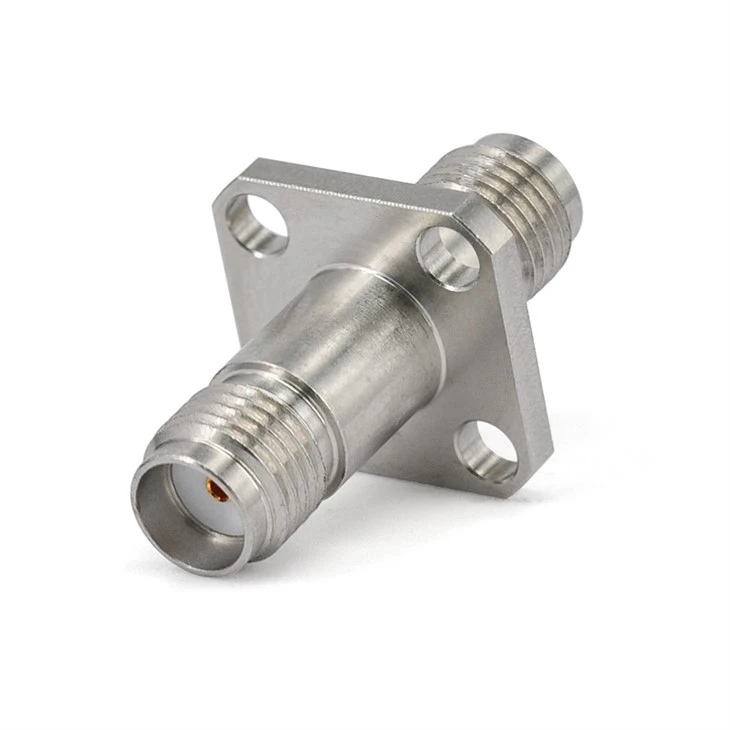

SMA kvinne til SMA kvinne med 4 hullflens |
|
Fr 1- sma-kfkg |
|
|
Dc -26. 5ghz |
1.15 |
SMA kvinne til SMA kvinne med 4 hullflens |
|
Fr 1- sma-kykg -1 |
|
|
Dc -26. 5ghz |
1.25 |
SMA hunn til SMA kvinne med skottemontering |
|

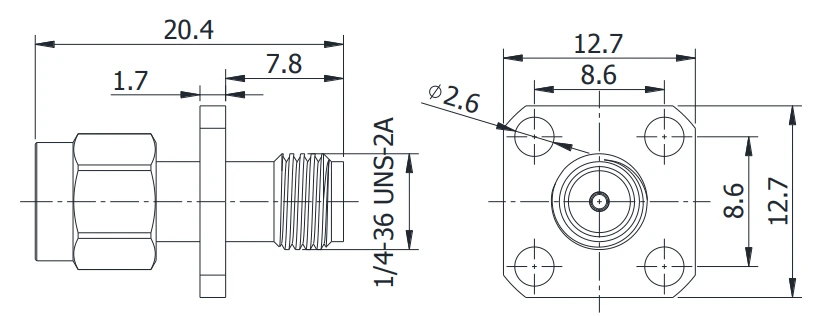

Fr 1- sma-jfkg |
|
|
DC -18 GHz |
1.20 |
SMA hann til SMA hunn med 4 hullflens |
|
Fr 1- sma-jwjs -18 g |
|
|
DC -18 GHz |
1.25 |
SMA hann til SMA hann med rett vinkel |
|
Fr 1- sma-kwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA kvinnelig til SMA kvinne med rett vinkel |
|
Fr 1- sma-jwks -18 g |
|
|
DC -18 GHz |
1.25 |
SMA hann til SMA hunn med rett vinkel |
|
Fr 1- sma-jk |
|
|
DC -18 GHz |
1.25 |
Sma hann til sma kvinne |
|
Fr 1- sma-kk-e |
|
|
DC -18 GHz |
1.25 |
SMA kvinne til SMA kvinne |
|
Fr 1- sma-kk1 |
|
|
DC -18 GHz |
1.25 |
SMA kvinne til SMA kvinne |
|

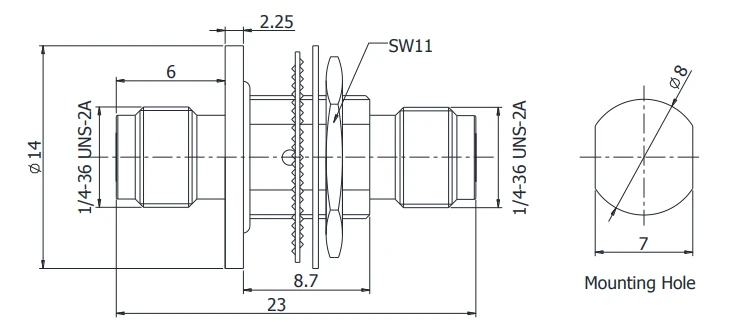

Fr 1- sma-kyk1 |
|
|
DC -18 GHz |
1.25 |

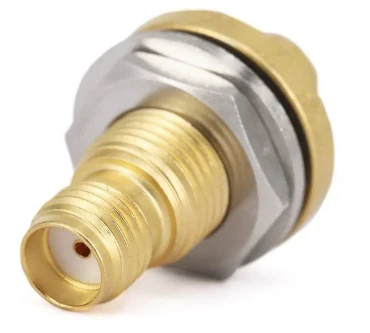

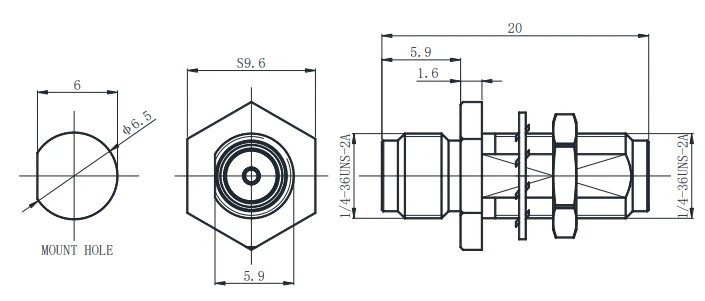

SMA hunn til SMA kvinne med skottemontering |
|
Fr 1- smam-kyk |
|
|
DC -18 GHz |
1.35 |

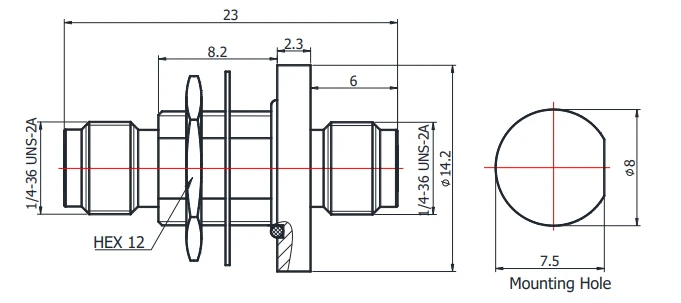

SMA hunn til SMA kvinne med skott og vakuum tetthet |
|
Fr 1- qsma\/sma-jks |
|
|
DC -18 GHz |
1.25 |

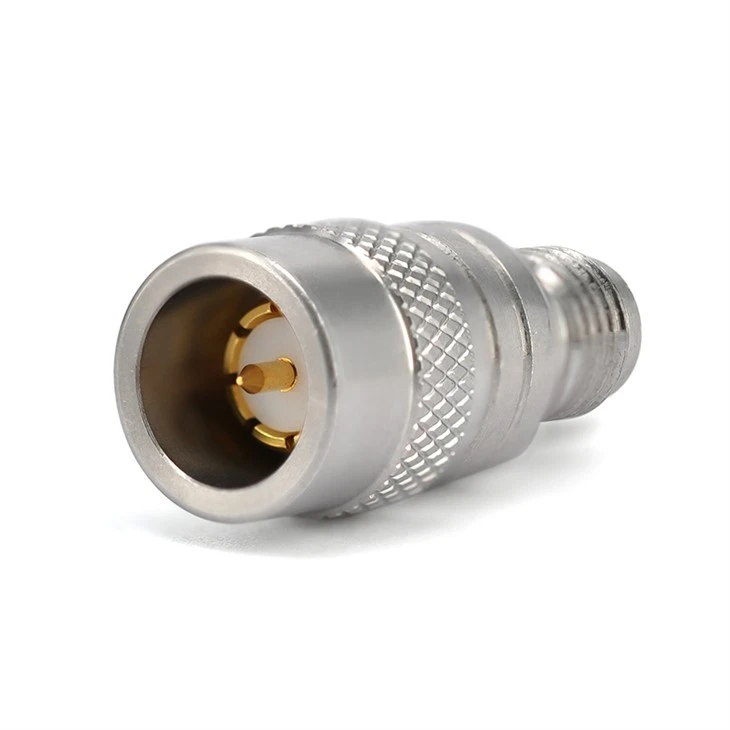

Rask SMA -mann til SMA kvinne |
|
SMA til 2,4 mm RF -adapter |
|||||
|
Sku |
Tegning |
Fequency |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/2. 4- kjs |
|
|
Dc -26. 5ghz |
1.15 |

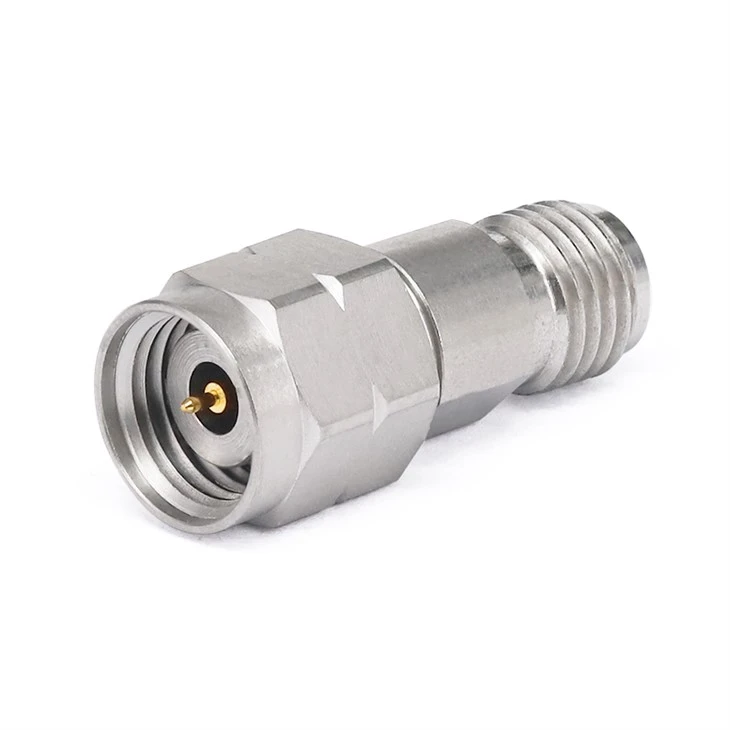

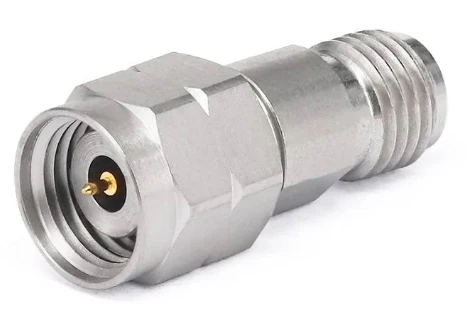

SMA kvinne til 2,4 mm hann |
|
SMA til 2,92mmRF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/2. 92- jjs |
|
|
DC -18 GHz |
1.15 |

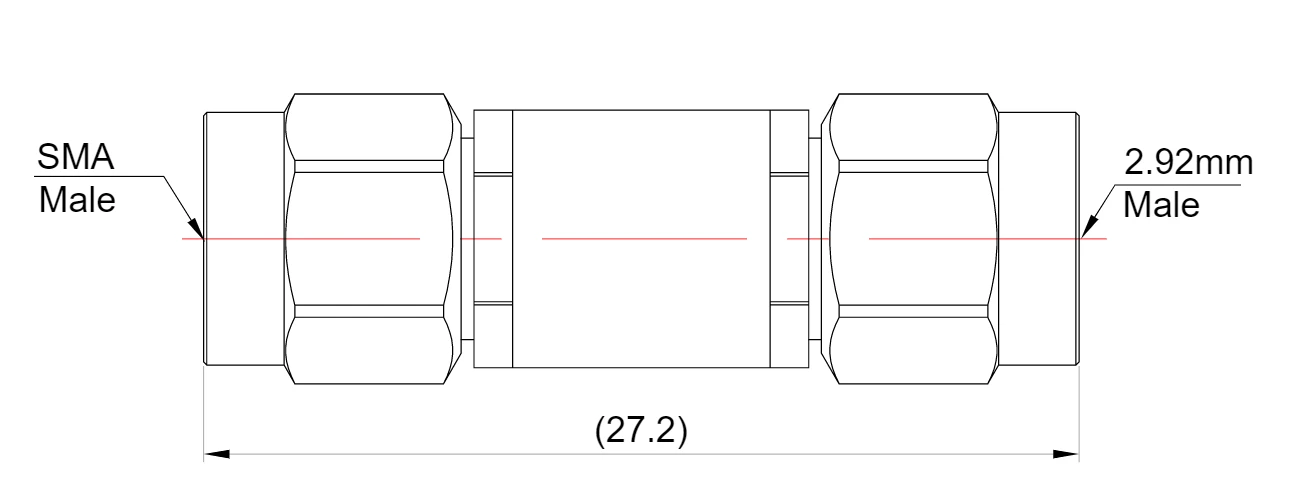

SMA hann til 2,92 mm hann |
|
Fr 1- sma\/2. 92- kks |
|
|
DC -18 GHz |
1.15 |

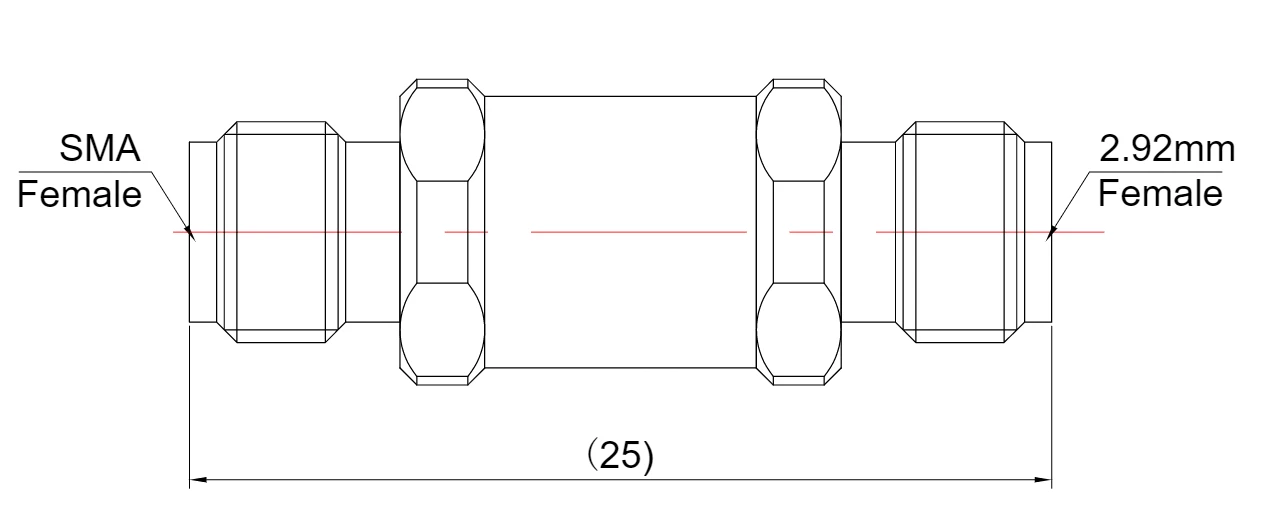

SMA kvinne til 2,92 mm kvinne |
|
Fr 1- sma\/2. 92- jks |
|
|
DC -18 GHz |
1.15 |

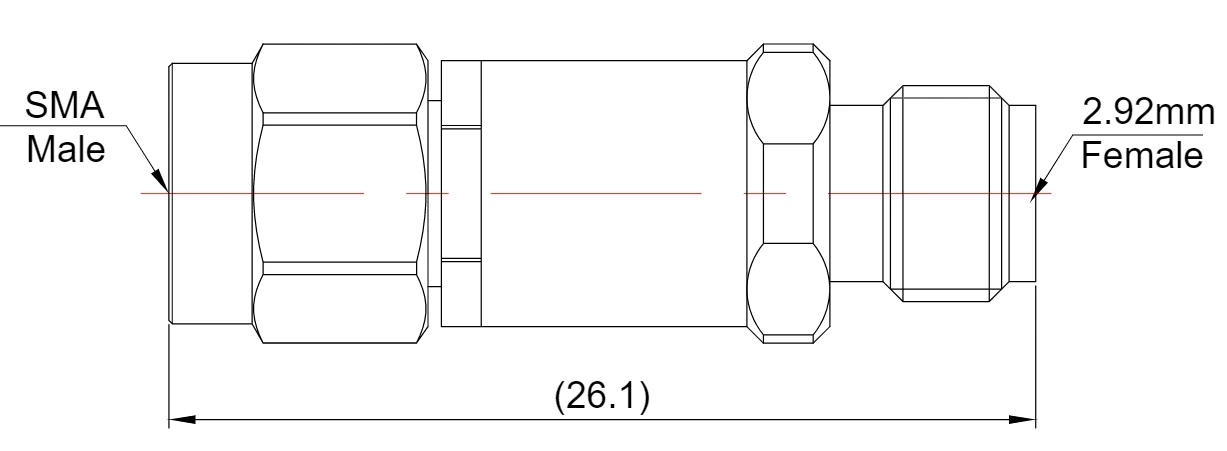

SMA hann til 2,92 mm hunn |
|
Fr 1- sma\/2. 92- kjs |
|
|
DC -18 GHz |
1.15 |

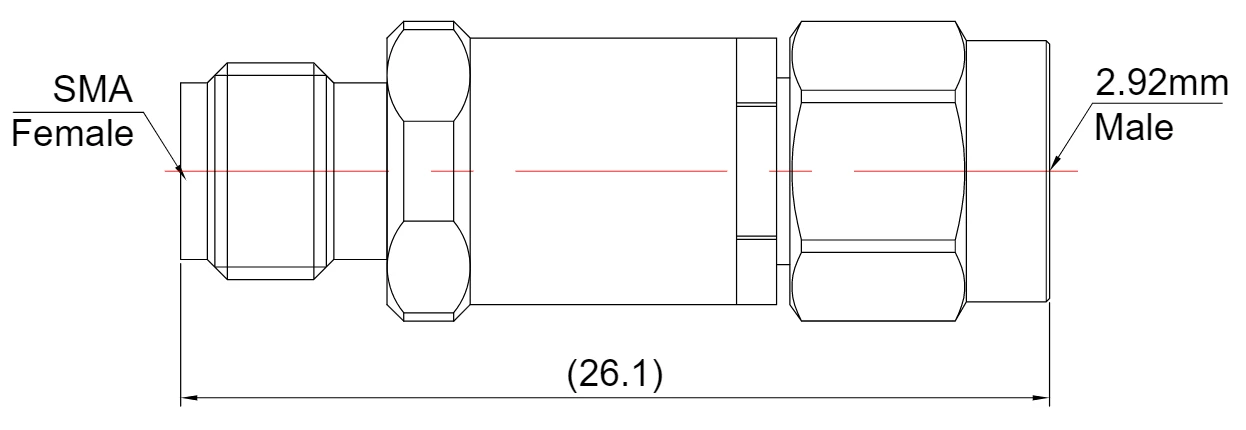

SMA kvinne til 2,92 mm hann |
|
Sma til n rf adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- n\/sma-jjs |
|
|
DC -18 GHz |
1.15 |

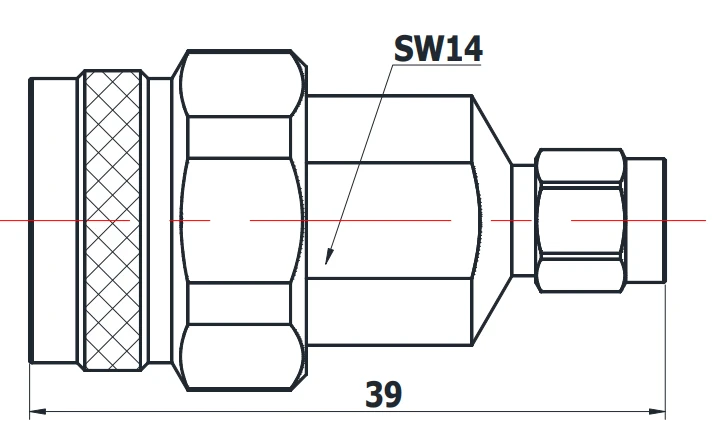

N hann til sma hann |
|
Fr 1- n\/sma-kks |
|
|
DC -18 GHz |
1.15 |
N Kvinne til SMA kvinne |
|
Fr 1- n\/sma-jks |
|
|
DC -18 GHz |
1.15 |

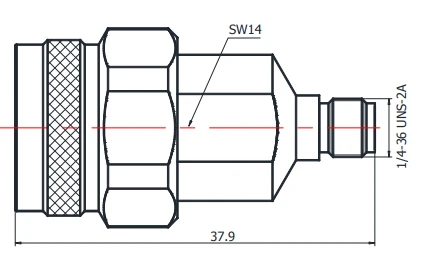

N hann til SMA kvinne |
|

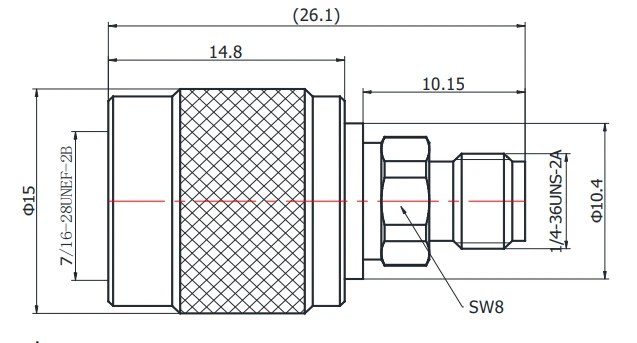

Fr 1- n\/sma-kjs |
|
|
DC -18 GHz |
1.15 |
N hunn til sma hann |
|

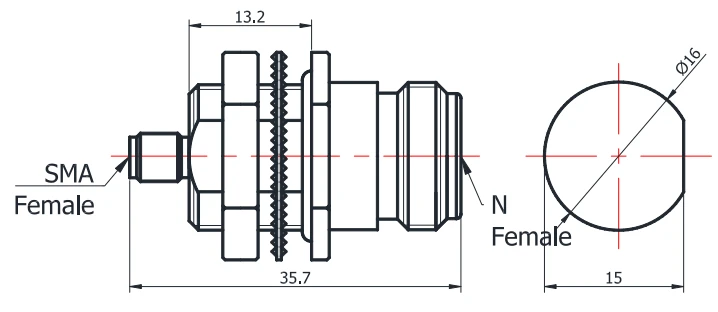

Fr 1- n\/sma-kykg |
|
|
DC -18 GHz |
1.15 |
N hunn til SMA hunn med skottet |
|
Fr 1- n\/sma-kfkg |
|
|
DC -18 GHz |
1.15 |

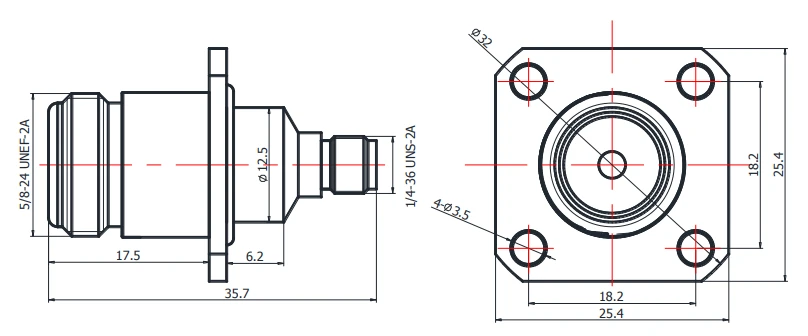

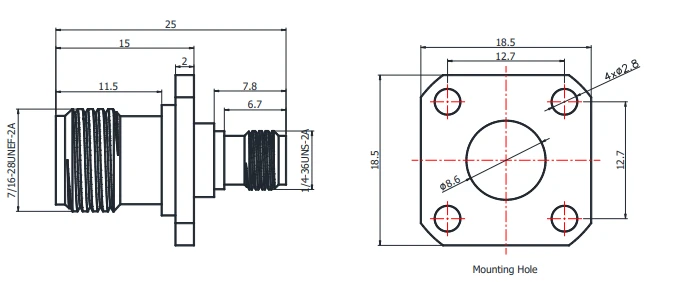

N Kvinne til SMA hunn med 4 hullflens |
|
SMA til TNC RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|

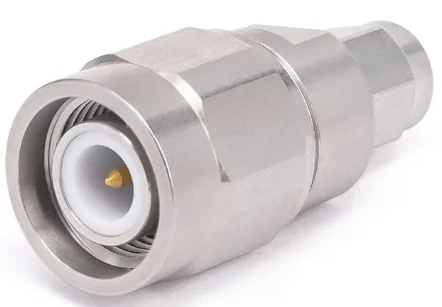

Fr 1- tnc\/sma-jjs |
|
|
DC -18 GHz |
1.25 |
Tnc hann til sma hann |
|

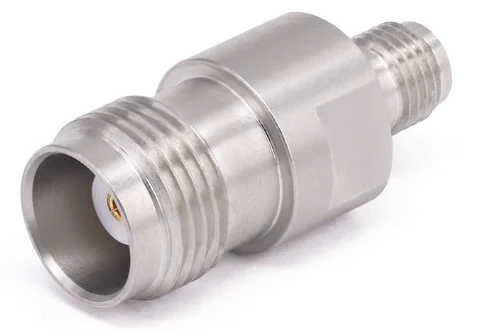

Fr 1- tnc\/sma-kks |
|
|
DC -18 GHz |
1.25 |
TNC kvinne til SMA kvinne |
|
Fr 1- tnc\/sma-jks |
|
|
DC -18 GHz |
1.25 |
TNC hann til SMA kvinne |
|
Fr 1- tnc\/sma-kjs |
|
|
DC -18 GHz |
1.25 |
TNC kvinne til SMA mann |
|
Fr 1- tnc\/sma-jj |
|
|
DC -3 GHz |
1.25 |
Tnc hann til sma hann |
|
Fr 1- tnc\/sma-kk |
|
|
DC -3 GHz |
1.25 |
TNC kvinne til SMA kvinne |
|
Fr 1- tnc\/sma-jk |
|
|
DC -3 GHz |
1.25 |
TNC hann til SMA kvinne |
|
Fr 1- tnc\/sma-kj |
|
|
DC -3 GHz |
1.25 |
TNC kvinne til SMA mann |
|
Fr 1- tnc\/sma-kfk1 |
|
|
DC -4 GHz |
1.25 |

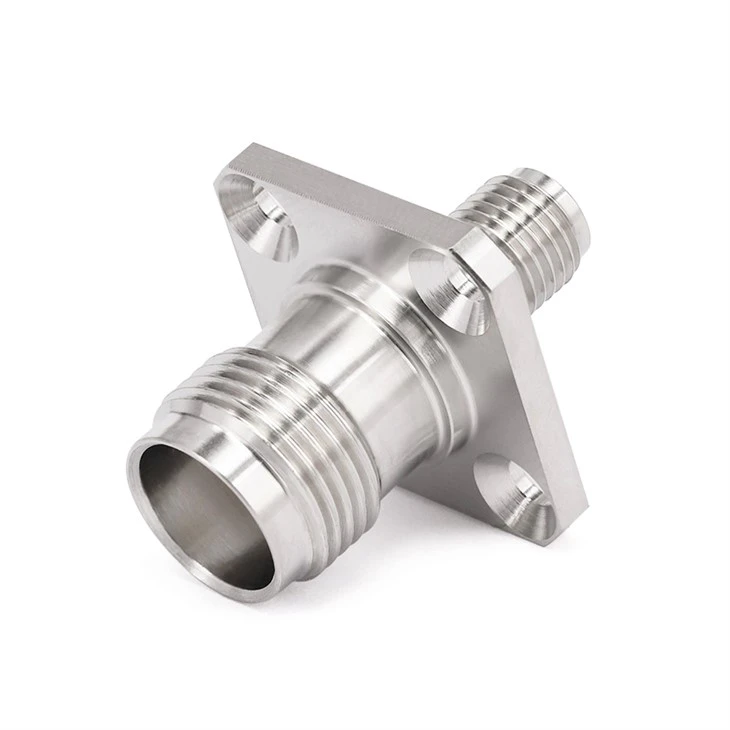

TNC kvinne til SMA hunn med 4 hullflens |
|
SMA til BNC RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- bnc\/sma-jjs |
|
|
DC -18 GHz |
1.15 |
Bnc hann til sma hann |
|
Fr 1- bnc\/sma-kks |
|
|
DC -18 GHz |
1.15 |
BNC kvinne til SMA kvinne |
|
Fr 1- bnc\/sma-jks |
|
|
DC -18 GHz |
1.15 |
BNC mann til SMA kvinne |
|
Fr 1- bnc\/sma-kjs |
|
|
DC -18 GHz |
1.15 |
BNC kvinne til SMA Male |
|
SMA til GPPO (mini-SMP) RF-adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/gppo-jj |
|
|
DC -18 GHz |
1.20 |
Sma hann til gppo hann |
|
Fr 1- sma\/gppo-kk |
|
|
DC -18 GHz |
1.20 |
SMA kvinne til GPPO kvinne |
|
Fr 1- sma\/gppo-jk |
|
|
DC -18 GHz |
1.20 |
Sma hann til GPPO kvinne |
|
Fr 1- sma\/gppo-kj |
|
|
DC -18 GHz |
1.20 |

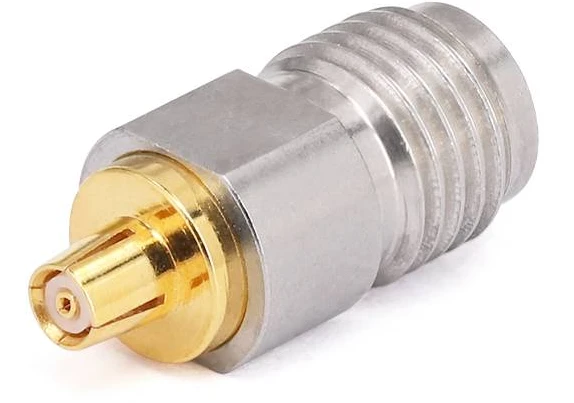

Sma kvinne til Gppo hann |
|
SMA til GPO (SMP) RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/gpo-jj |
|
|
DC -18 GHz |
1.20 |
Sma hann til gpo hann |
|
Fr 1- sma\/gpo-kk |
|
|
DC -18 GHz |
1.20 |

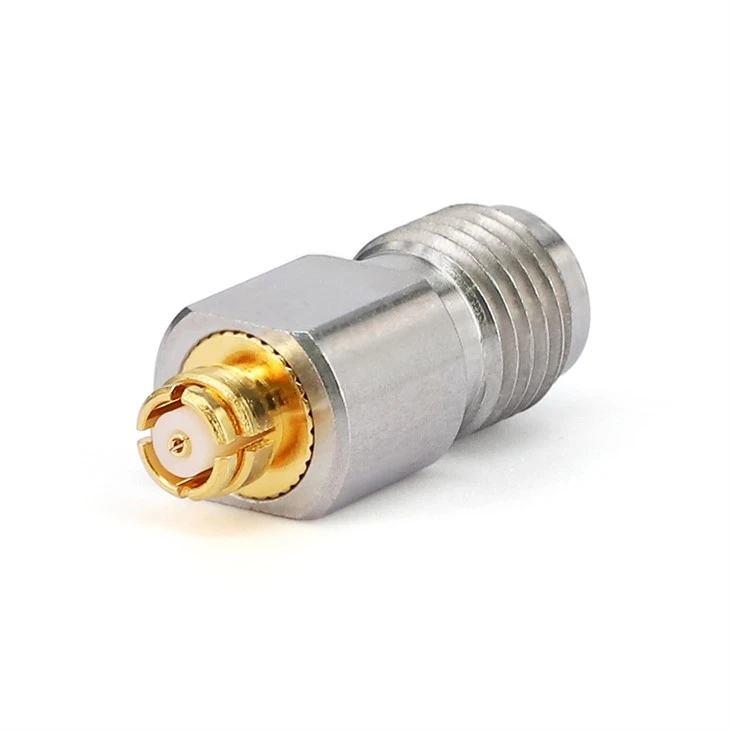

SMA kvinne til GPO kvinne |
|
Fr 1- sma\/gpo-jk |
|
|
DC -18 GHz |
1.20 |
Sma hann til gpo kvinne |
|
Fr 1- sma\/gpo-kj |
|
|
DC -18 GHz |
1.20 |
Sma kvinne til gpo mann |
|
SMA til SSMA RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/ssma-jj |
|
|
DC -27 GHz |
1.25 |
Sma hann til ssma hann |
|
Fr 1- sma\/ssma-kk |
|
|
DC -6 GHz |
1.25 |
SMA kvinne til SSMA kvinne |
|
Fr 1- sma\/ssma-jk |
|
|
DC -18 GHz |
1.25 |
Sma mann til ssma kvinne |
|
Fr 1- sma\/ssma-kj |
|
|
DC -18 GHz |
1.25 |
Sma kvinne til ssma hann |
|
SMA til SSMC RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/ssmc-jj |
|
|
DC -6 GHz |
1.20 |
SMA hann til SSMC hann |
|
Fr 1- sma\/ssmc-kk |
|
|
DC -6 GHz |
1.20 |
SMA kvinne til SSMC kvinne |
|
Fr 1- sma\/ssmc-jk |
|
|
DC -6 GHz |
1.20 |
SMA hann til SSMC kvinne |
|
Fr 1- sma\/ssmc-kj |
|
|
DC -6 GHz |
1.20 |
SMA kvinne til SSMC hann |
|
SMA til MCX RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|
Fr 1- sma\/mmcx-jj |
|
|
DC -6 GHz |
1.20 |
Sma hann til mmcx hann |
|
Fr 1- sma\/mmcx-kk |
|
|
DC -6 GHz |
1.20 |
SMA hunn til mmcx kvinne |
|
Fr 1- sma\/mmcx-jk |
|
|
DC -6 GHz |
1.20 |
Sma hann til mmcx kvinne |
|
Fr 1- sma\/mmcx-kj |
|
|
DC -6 GHz |
1.20 |
Sma kvinne til mmcx hann |
|
SMA til IPEX RF -adapter |
|||||
|
Sku |
Tegning |
Hyppighet |
VSWR |
Beskrivelse Type |
|
|

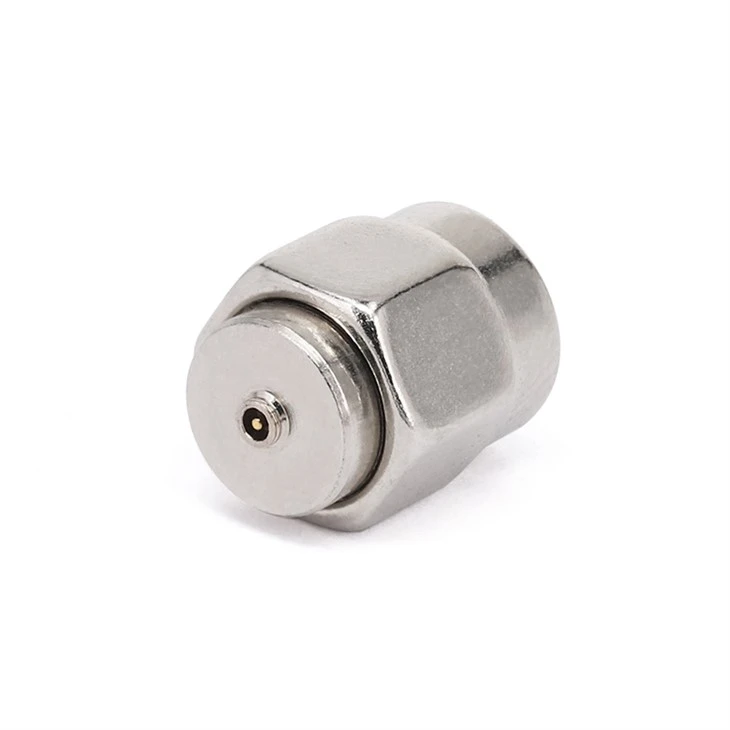

Fr 1- sma\/ipx 1- jj |
|
|
DC -6 GHz |
1.35 |
Sma hann til ipx1 hann |
|
Fr 1- sma\/ipx 1- kks |
|
|
DC -6 GHz |
1.20 |
Sma hann til ipx1 kvinne |
|
Fr 1- sma\/ipx 4- jj |
|
|
DC -6 GHz |
1.35 |

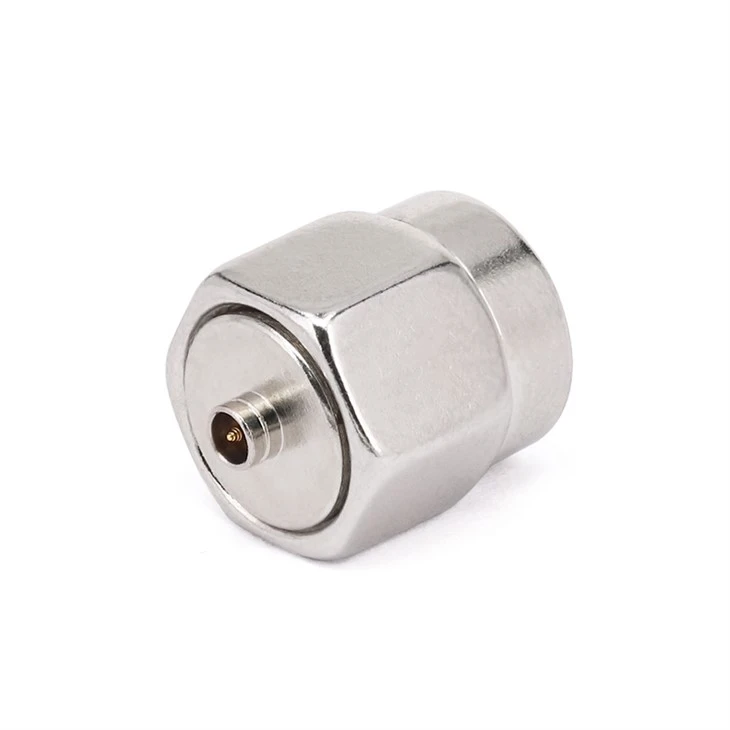

Sma hann til ipx4 hann |
