Håndformbare kabelmonteringer Semifleksibel Coax er en semifleksibel koaksialkabelsamling med høy yt 086 ", og 141" .
Beskrivelse
Håndformbare kabelmonteringer Semifleksibel Coax er en semifleksibel koaksialkabelsamling med høy yt 086 ", og 141" .
I tillegg tilbyr produktet flere alternativer når det Impedansen er 50 ohm, og polariteten er standard. Det er forskjellige monteringsmetoder, og kontaktene og husene er laget av materialer som messing belagt med gull, berylliumkobberbelagt med gull og passivert rustfritt stål for å sikre god elektrisk ledningsevne og korrosjonsmotstand.
Produkt introduksjon
Det er serier som FR701 & FR702/GUT -047- Form 047 "-serien og FR711 & FR712/GUT -085- Form 086" Series {{{9} varierer i Structural Dimensor og elektrisk ytelse {{9} for eksempel i Structural Dimensor og elektrisk ytelse {{9}. FR702/GUT-047-Form 047" series is 0.29±0.0127mm, while that of the FR711&FR712/GUT-085-Form 086" series is 0.51±0.0127mm. Tilsvarende demping og kraftdata er gitt for forskjellige frekvenser. Det er også flere vanlige modeller og tekniske indikatorer som er tilgjengelige for å oppfylle kravene til forskjellige applikasjonsscenarier.
Når det gjelder elektrisk ytelse, er midtlederen sølvbelagt kobberkledd stål, kombinert med en solid PTFE-isolator og en tinnet kobbertråd ytre leder . den har lav kapasitans (95,1pf/m), høy propagasjonshastighet (70%) og utmerket skjold effektivitet (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
Produktapplikasjon
På grunn av dens egenskaper ved å være bøyelig og ha utmerket elektrisk ytelse, brukes det mye i felt som kommunikasjon, elektroniske enheter, og test og måling . I scenarier som på - nettsteddeteksjon av kommunikasjonsnettverk og feilsøking av industrielt utstyr, er setery -kabler som er Temidary Cables {{seter 3 -kabler. operere . De kan raskt etablere testkoblinger mellom forskjellige enheter, noe som muliggjør effektiv fullføring av deteksjonsarbeid .
Viktige merknader
1. For tilpasset lengde kabelsamlinger, ikke glem å legge igjen lengdeinfo på kassesiden;
2. Alle kabelenhetene kan være utstyrt med fasematchede par eller grupper; Hvis du trenger kablene for å bli matchet fase, kan du sende e -post til oss: sales@flexirf.com
Produktspesifikasjonsdata
|
Konfigurasjon |
|
|
Kobling 1 Type |

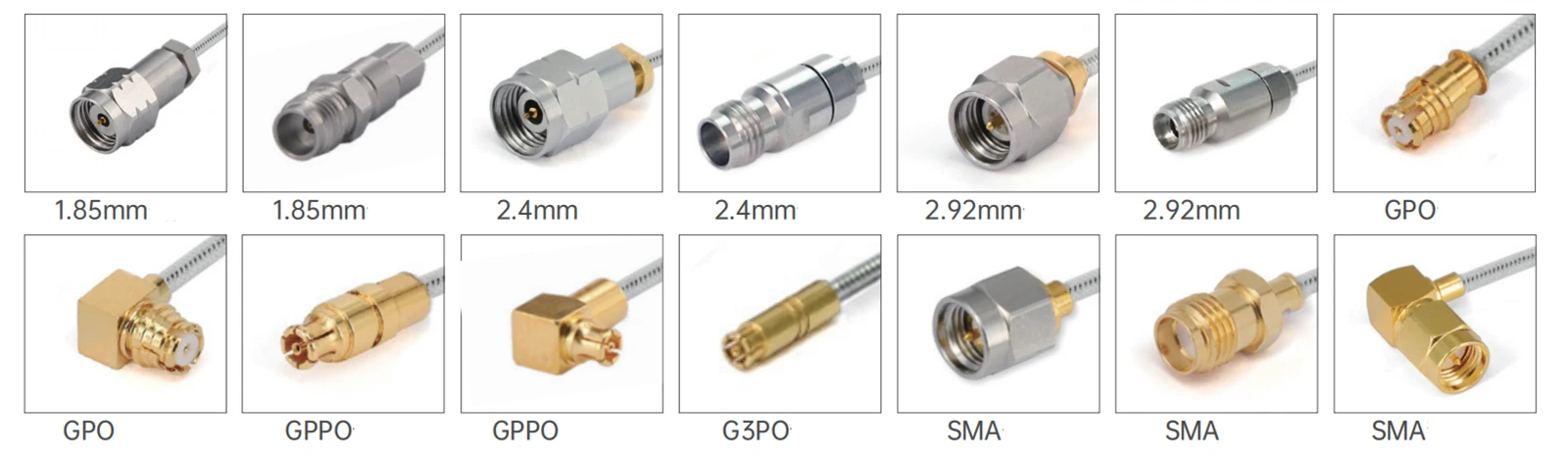

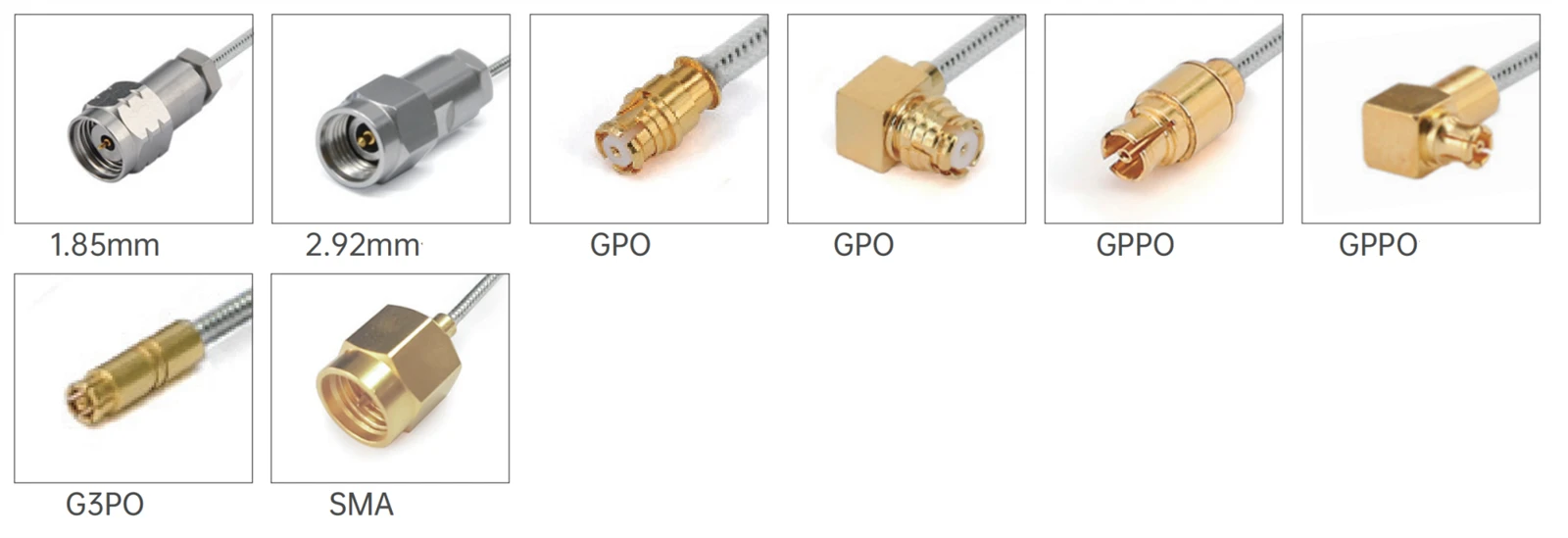

1,85mm/2,4 mm/2,92mm/SMA/G3PO/GPPO |
|
Kobling 1 Impedans |
50 ohm |
|
Kontakt 1 polaritet |
Standard |
|
Kobling 2 Type |
1,85mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/ |
|
Kontakt 2 Impedans |
50 ohm |
|
Kontakt 2 polaritet |
Standard |
|
Connector Mount Method |
Ingen |
|
Connector Body Style |
Rett og rett vinkel |
|
Materialinformasjon |
|
|
Senterkontakt |
Messinggullbelagt, beryllium kobbergull belagt |
|
Ytre kontakt |
Messing gullbelagt, beryllium kobbergullbelagt, rustfritt stål passivert |
|
Kropp |
Messing gullbelagt, beryllium kobbergull, rustfritt stål passivert |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-40 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
|
Kabelspesifikasjoner |
|
|
Senterleder |
Sølvbelagt kobberweld |
|
Dielektrisk |
Solid PTFE |
|
Jakke |
Ingen eller fep |
|
Kapasitans (PF/M) |
95.1 |
|
Forplantningshastighet (%) |
70 |
|
Skjerming av effektivitet |
<-100dB @ 1GHz |
|
Krafthåndtering |
10watt @ 18ghz ved havnivå, VSWR1.0 |
Produkttype
| FR701 & FR702/GUT -047- Form 047 "Series kabelmontering | ||||
 |
Struktur materialdiameter (mm) |
|||
|
1 |
Indre leder |
Sølvbelagt kobberkledd stål |
0.29±0.0127 |
|
|
2 |
Isolator |
Solid PTFE |
0.94±0.0254 |
|
|
3 |
Ytre leder |
Fortinnet kobbertråd |
1.19±0.05 |
|
|
4 |
Jakke |
Fep |
1.6±0.13 |
|
| Demping, kraft (testtilstand ved 20 graders havnivå) | |||||
|
Frekvens (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
Demping (DB/M) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
Kraft (w) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
Vanlige modeller og tekniske indikatorer
|
|||||
|
Bilde |
Sku |
Kontakt 1 |
Kontakt 2 |
Freqency |
Returtap/VSWR |
|
|
Fr 701-292 ff1g3pf-xxx |
2,92 mm hunn med 2 hullflens |
G3PO (SMPS) Kvinne |
DC -40 GHz |
12dB |
|
|
Fr 701-292 mg3pf-xxx |
2,92 mm hann |
G3PO (SMPS) Kvinne |
DC -40 GHz |
12dB |
|
|
Fr 701-292 fg3pf-xxx |
2,92 mm kvinne |
G3PO (SMPS) Kvinne |
DC -40 GHz |
12dB |
|
|
Fr 701-185 mg3pf-xxx |
1,85 mm hann |
G3PO (SMPS) Kvinne |
DC -67 GHz |
10dB |
|
|
Fr 701-185 fg3pf-xxx |
1,85 mm kvinne |
G3PO (SMPS) Kvinne |
DC -67 GHz |
10dB |
| FR711 & FR712/GUT -085- Form 086 "Series kabelmontering | ||||
 |
Struktur materialdiameter (mm) |
|||
|
1 |
Indre leder |
Sølvbelagt kobberkledd stee |
0.51±0.0127 |
|
|
2 |
Isolator |
Solid PTFE |
1.69±0.0254 |
|
|
3 |
Ytre leder |
Fortinnet kobbertråd |
2.2±0.05 |
|
|
4 |
Jakke |
Fep |
2.54 |
|
| Demping, kraft (testtilstand ved 20 graders havnivå) | |||||
|
Frekvens (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
Demping (DB/M) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
Kraft (w) |
253 |
157 |
69 |
47 |
33 |
| Vanlige modeller og tekniske indikatorer |
 |
|
FR712/GUT -085- Form-Fep (med FEP-jakke) |
|||||
|
Bilde |
Sku |
Kontakt 1 |
Kontakt 2 |
Freqency |
Returtap/VSWR |
|
|
Fr 712- smmmm-xxx |
Sma hann |
Sma hann |
DC -26.5 GHz |
1.35 |
|
|

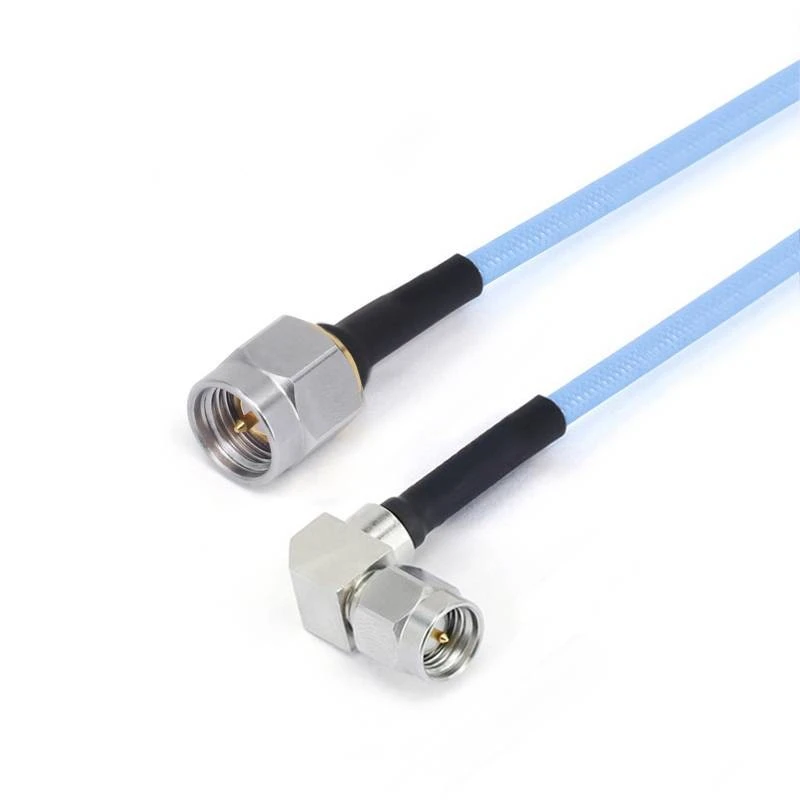

Fr 12- smmmwm-xxx -18 g |
Sma hann |
SMA hann med rett vinkel |
DC -18 GHz |
1.35 |
|
|
Fr 712- SMWMSMWM-XXX -18 g |
SMA hann med rett vinkel |
SMA hann med rett vinkel |
DC -18 GHz |
1.40 |
|
|
Fr 712- smmgpf-xxx |
Sma hann |
GPO (SMP) kvinne |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgpwf-xxx |
Sma hann |
GPO (SMP) Kvinne med rett vinkel |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smmgppf-xxx |
Sma hann |
GPPO (Mini-SMP) kvinne |
DC -26.5 GHz |
1.35 |
|
|
Fr 712- smmgppwf-xxx |
Sma hann |
GPPO (Mini-SMP) hunn med rett vinkel |
DC -26.5 GHz |
1.40 |
|
|

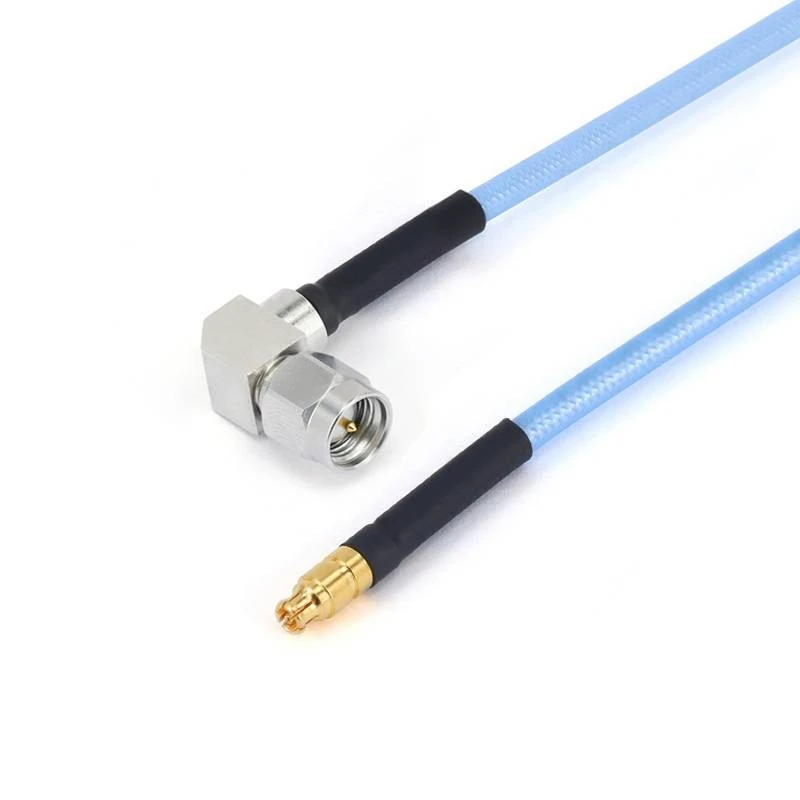

Fr 712- smwmgppf-xxx -18 g |
SMA hann med rett vinkel |
GPPO (Mini-SMP) kvinne |
DC -18 GHz |
15dB |
|
|

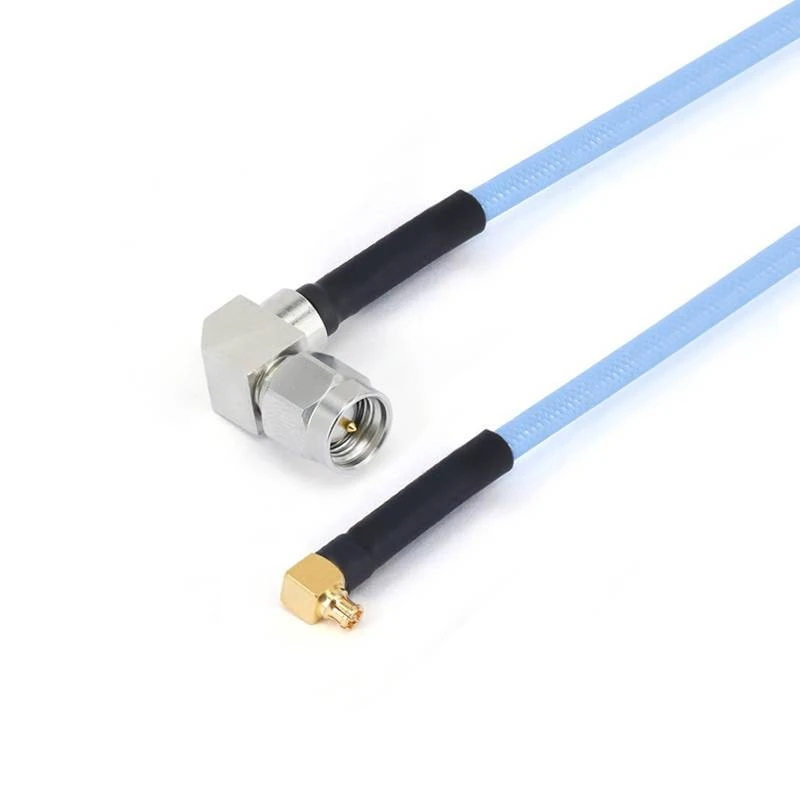

Fr 712- smwmgppwf-xxx -18 g |
SMA hann med rett vinkel |
GPPO (Mini-SMP) hunn med rett vinkel |
DC -18 GHz |
15dB |
|
|
Fr 712- smfgpf-xxx |
SMA kvinne |
GPO (SMP) kvinne |
DC -18 GHz |
1.35 |
|
|
Fr 712- smffgpf-xxx |
SMA hunn med 4 hullflens |
GPO (SMP) kvinne |
DC -18 GHz |
1.35 |
|
|
Fr 712- smfgppf-xxx |
SMA kvinne |
GPPO (Mini-SMP) kvinne |
DC -26.5 GHz |
1.40 |
|
|
Fr 712- smffgppf-xxx |
SMA hunn med 4 hullflens |
GPPO (Mini-SMP) kvinne |
DC -26.5 GHz |
1.40 |
|
|
Fr 712-292 m292m-xxx |
2,92 mm hann |
2,92 mm hann |
DC - 40 GHz |
1.44 |
|
|
Fr 712-292 mgpf-xxx |
2,92 mm hann |
GPO (SMP) kvinne |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 mgpwf-xxx |
2,92 mm hann |
GPO (SMP) Kvinne med rett vinkel |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 fgpf-xxx |
2,92 mm kvinne |
GPO (SMP) kvinne |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 ffgpf-xxx |
2,92 mm hunn med 4 hullsflens |
GPO (SMP) kvinne |
DC - 40 GHz |
10dB |
|
|
Fr 712-292 mgppf-xxx |
2,92 mm hann |
GPPO (Mini-SMP) kvinne |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 mgppwf-xxx |
2,92 mm hann |
GPPO (Mini-SMP) hunn med rett vinkel |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 fgppf-xxx |
2,92 mm kvinne |
GPPO (Mini-SMP) kvinne |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 ffgppf-xxx |
2,92 mm hunn med 4 hullsflens |
GPPO (Mini-SMP) kvinne |
DC - 40 GHz |
14dB |
|
|
Fr 712-292 mg3pf-xxx |
2,92 mm hann |
G3PO (SMPS) Kvinne |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 fg3pf-xxx |
2,92 mm kvinne |
G3PO (SMPS) Kvinne |
DC - 40 GHz |
12dB |
|
|
Fr 712-292 ffg3pf-xxx |
2,92 mm hunn med 4 hullsflens |
G3PO (SMPS) Kvinne |
DC - 40 GHz |
12dB |
|
|
Fr 712-185 mg3pf-xxx |
1,85 mm hann |
G3PO (SMPS) Kvinne |
DC - 67 GHz |
10dB |
|
|
Fr 712-185 fg3pf-xxx |
1,85 mm kvinne |
G3PO (SMPS) Kvinne |
DC - 67 GHz |
10dB |
|
|
Fr 712-185 ffg3pf-xxx |
1,85 mm hunn med 4 hullsflens |
G3PO (SMPS) Kvinne |
DC - 67 GHz |
10dB |
|
FR711/Gut -085- Form (uten FEP -jakke) |
|||||
|
Bilde |
Sku |
Kontakt 1 |
Kontakt 2 |
Freqency |
Returtap/VSWR |
|
|
Fr 711- smmmm-xxx |
Sma hann |
Sma hann |
DC -26.5 GHz |
1.35 |
 |
Fr 11- smmmwm-xxx -18 g |
Sma hann |
SMA hann med rett vinkel |
DC -18 GHz |
1.35 |
|
|

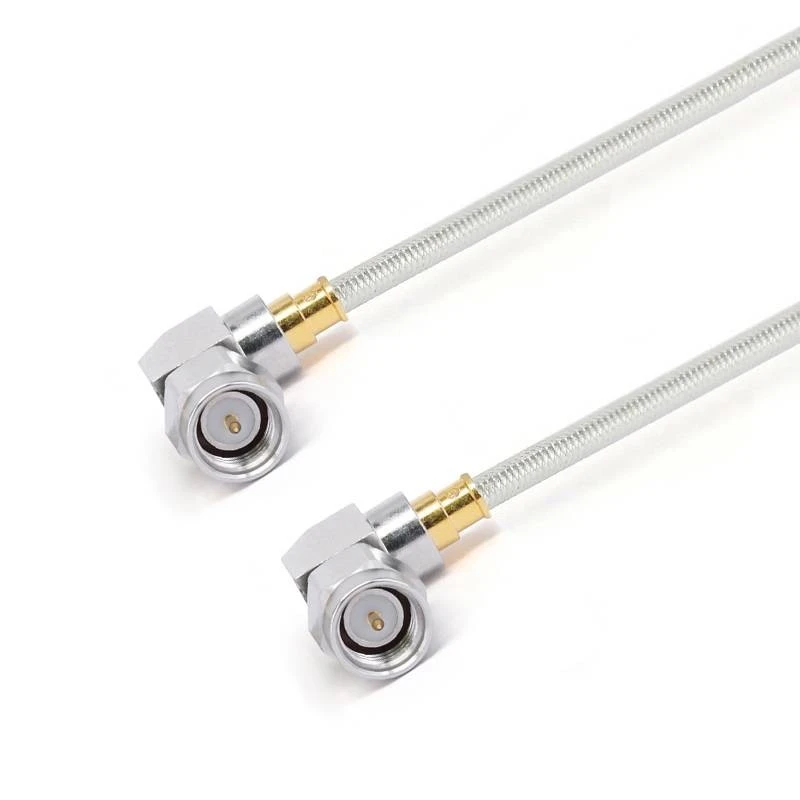

Fr 711- SMWMSMWM-XXX -18 g |
SMA hann med rett vinkel |
SMA hann med rett vinkel |
DC -18 GHz |
1.40 |
|
|

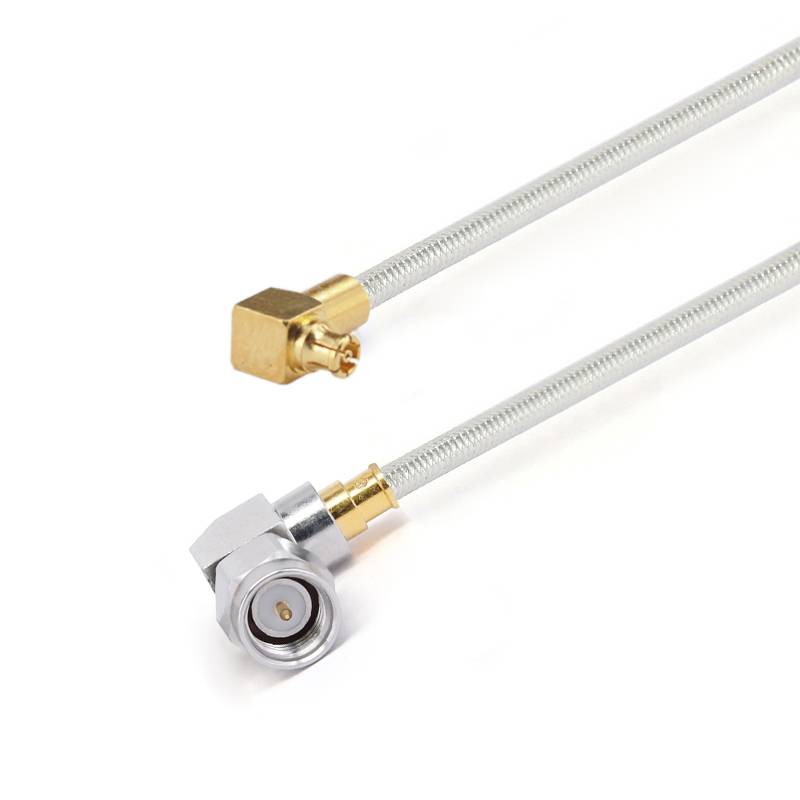

Fr 711- smwmgppwf-xxx -18 g |
SMA hann med rett vinkel |
GPPO (Mini-SMP) hunn med rett vinkel |
DC -18 GHz |
1.40 |
|
|
Fr 711-292 mmmpxm-xxx |
2,92 mm hann |
MMPX hann |
DC -40 GHz |
14dB |
|
|
R 711-292 mmmpxf-xxx |
2,92 mm hann |
Mmpx kvinne |
DC -40 GHz |
14dB |
|
|
Fr 711-24 mmmpxm-xxx |
2,4 mm hann |
MMPX hann |
DC -50 GHz |
12dB |
|
|
Fr 711-24 mmmpxf-xxx |
2,4 mm hann |
Mmpx kvinne |
DC -50 GHz |
12dB |
|
|
Fr 711-185 mmmpxm-xxx |
1,85 mm hann |
MMPX hann |
DC -67 GHz |
10dB |
|
|
Fr 711-185 mmmpxf-xxx |
1,85 mm hann |
Mmpx kvinne |
DC -67 GHz |
10dB |
|
|
Fr 711-185 mg3pf-xxx |
1,85 mm hann |
G3PO (SMP) Hunn |
DC -67 GHz |
10dB |
|
|
Fr 711-185 fg3pf-xxx |
1,85 mm kvinne |
G3PO (SMP) Hunn |
DC -67 GHz |
10dB |
|
|
Fr 711-185 ffg3pf-xxx |
1,85 mm hunn med 4 hullsflens |
G3PO (SMP) Hunn |
DC -67 GHz |
10dB |
