Alt om SMA -kontakter



SMA-kontakten er en mye brukt RF-koaksialkontakt, kjent for sin høye ytelse og allsidighet . Den ble utviklet av Bendix Scintilla på 1950-tallet, og navnet "SMA" står for å gjøre det mulig å spille en {2} signaler .



1. Hovedfunksjonene til SMA -kontakter

Størrelse: SMA -kontakter har en kompakt struktur med en ytre lederdiameter på 0 . 141 tommer, noe som gjør dem egnet for applikasjoner med begrenset plass.

Frekvensområde: De opererer vanligvis opptil 18 GHz, selv om noen versjoner med høy ytelse kan nå 26 . 5 GHz eller enda høyere.

Impedans: De fleste SMA -kontakter er 50 ohm, som er standardkonfigurasjonen for RF- og mikrobølgesystemer .

Koblingsmekanisme: Vedtar en gjenget koblingsdesign med 1/4 tommer, 36 tråder per tommers UNC -tråder, og sikrer en fast og stabil forbindelse med sterk vibrasjonsmotstand .

SMA -materialer og overflatebehandlingsprosesser

Skallet er vanligvis laget av messing og rustfritt stål, og kan belegges (for eksempel nikkel, gull) for å forbedre korrosjonsmotstand og konduktivitet .

Midtlederen kan være kobber, messing eller berylliumkobber, med en gullbelagt overflate for å oppnå optimal signaloverføring .

Spenningsstående bølgeforhold (VSWR): SMA-kontakter av høy kvalitet har en lav VSWR (typisk under 1 . 2: 1 under 12 GHz), som betyr effektiv signaloverføring med minimal refleksjon.



2. Typer SMA -kontakter

SMA -kontakter kommer i forskjellige konfigurasjoner for å passe til forskjellige applikasjoner:

I henhold til porttyper kan de deles inn i: Standard Port SMA, Quick-Connect SMA og Reverse Polarity SMA .

I henhold til strukturelle stiler kan de deles inn i rette og høyre-vinkeltyper . Rett kontakter brukes til seriekoblinger, mens høyre-vinkeltyper er egnet for tette mellomrom . {90- graden bøyningsdesign kan spare plass eller redusere kabelspenningen {.} grader

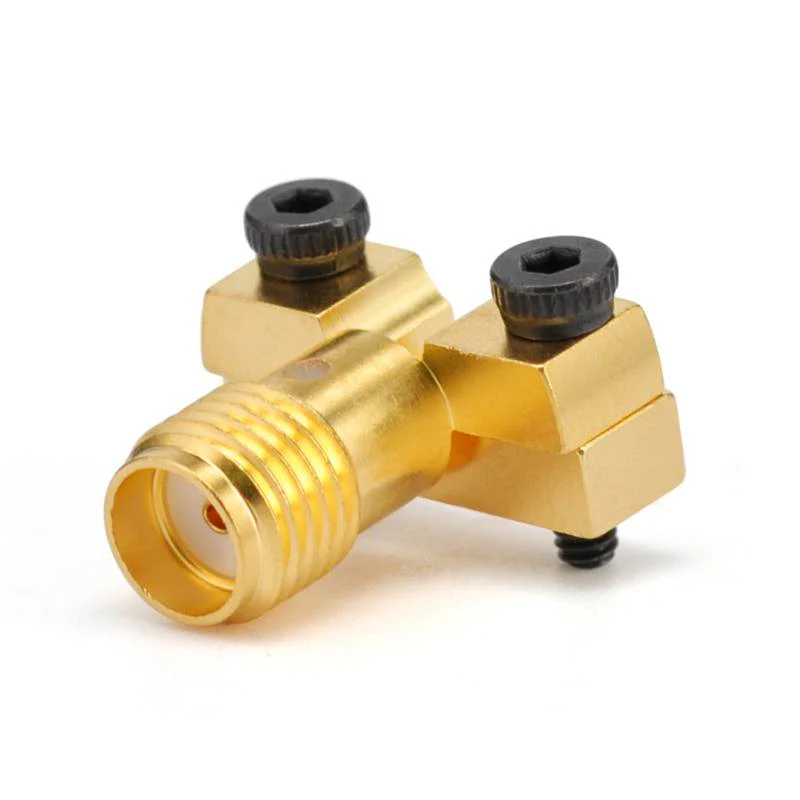

I henhold til installasjonsmetoder kan de deles inn i vanlige og panelmonterte typer . Panelmonteringskoblinger er designet for installasjon på paneler eller kabinetter, med forskjellige typer som 2- hullflenser, 4- hullflens, og runde flenser .} hullflensing og runde flenser {4- hullflenser, og runde flenser {{{4} {{3} hullflenser {{4} hullflenser, og runde flenser {{



3. vanlig bruk av SMA

I telekommunikasjonsfeltet er SMA -kontakter mye brukt i mobiltelefonbasestasjoner, satellittsystemer og trådløst kommunikasjonsutstyr .

I testutstyr brukes de i testenheter som oscilloskop, nettverksanalysatorer og signalgeneratorer .

I antennesystemer brukes SMA -kontakter ofte til å koble antenner i trådløse systemer .

I RF -kretser finnes de i mange RF -enheter som forsterkere, filtre og miksere .

Merknader



4. Krafthåndteringskapasitet:

Selv om SMA-kontakter er egnet for RF-systemer med lav effekt og middels kraft, er det ikke sikkert at de er egnet for høyeffektapplikasjon

Mekanisk holdbarhet: Sammenlignet med noen større kontakter, er SMA -kontakter relativt skjøre, spesielt når det



Kompatibilitet: Når du velger SMA -kontakter, må du forsikre deg om at hann- og kvinnekontaktene stemmer overens med tanke på trådstørrelse og impedans for å sikre en god forbindelse . De kan også kobles sammen med 2 . 92mm og 3,5 mm porter.
