Semi-stive kabelenheter

Semi-stive kabelenheter er høyytelsesprodukter som er mye brukt i radiofrekvensen (RF) og mikrobølgeovner, som er i stand til å oppfylle en rekke komplekse tilkoblings- og signaloverføringskrav . den semi-rigidstrukturen, slik at kabelen skal opprettholde en fast form . når den er mindre sannsynlig å opprettholde en fast form {{}}} en gang installert, er det mindre sannsynlig å skyte en fast form {{}}}}} en gang installert, og den er mindre sannsynlig å opprettholde en fast form for å opprettholde en fast form. overføring . Derfor er det egnet for komplekse ledningssystemer med høye stabilitetskrav .

Produktet kommer i et bredt spekter av modeller . Ta FR710S & FR710/GUT - 085 086 "-serien som et eksempel . forskjellige modeller er egnet for forskjellige frekvensområder og enheter - SMMS . for for eksempel FR710 -ene - SMMS . for for eksempel Frequency - fra DC til 26,5 GHz, og et returtap/spenningsstående bølgeforhold på 1.30.

Midtkontakten er laget av gullbelagt messing eller gullbelagt berylliumkobber . For den ytre kontakten kan du velge mellom gullbelagt messing, gullbelagt berylliumkobber, passivert rustfritt stål, et annet enn. PEI eller PTFE . Den sentrale lederen av kabelen er sølvbelagt kobberkledd stål, og isolasjonslaget er solid PTFE . Hylsen kan være laget av ikke noe materiale eller FEP, noe som sikrer signaloverføringsytelsen

På grunn av deres utmerkede ytelse, spiller semi-stive kabelenheter en avgjørende rolle i mange felt med strenge krav til signaloverføring . De er mye brukt i forskjellige bransjer som kommunikasjon, elektronikk og luftfart .

Elektronisk krigsutstyr må operere i elektromagnetiske interferensmiljøer med høy intensitet

I de komplekse systemene til romfartøyet brukes halvstive kabelenheter til å koble til forskjellige instrumenter og enheter .

1. For tilpasset lengde kabelsamlinger, ikke glem å legge igjen lengdeinfo på kassesiden;
2. Alle kabelenhetene kan være utstyrt med fasematchede par eller grupper; Hvis du trenger kablene for å bli matchet fase, kan du sende e -post til oss: sales@flexirf.com

FR710S & FR710/GUT -085 086 "Series Semi-Rigid Cable Assembly
	Struktur materialdiameter (mm)
	1	Indre leder	Sølvbelagt kobberkledd stål	0.51±0.0127
	2	Isolator	Solid PTFE	1.688±0.0254
	3	Ytre leder	Tinnet kobber/kobber	2.2±0.05

Demping, kraft (testtilstand ved 20 graders havnivå)
Frekvens (GHz)	0.5	1	5	10	20
Demping (DB/M)	0.446	0.640	1.506	2.215	3.29
Kraft (w)	190.3	133.2	57.2	39.3	26.7
Vanlige modeller og tekniske indikatorer
Bilde	Sku	Kontakt 1	Kontakt 2	Freqency	Returtap/VSWR

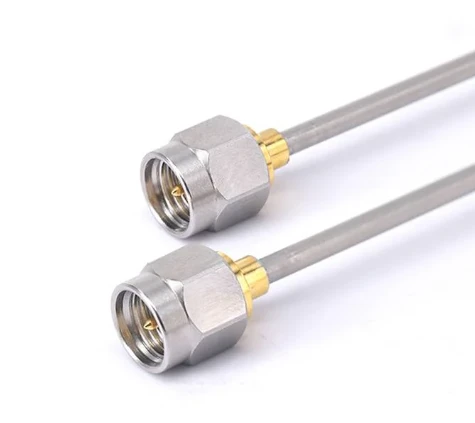

	FR710S-SMMMMM-XXX	Sma hann	Sma hann	DC -26.5 GHz	1.30

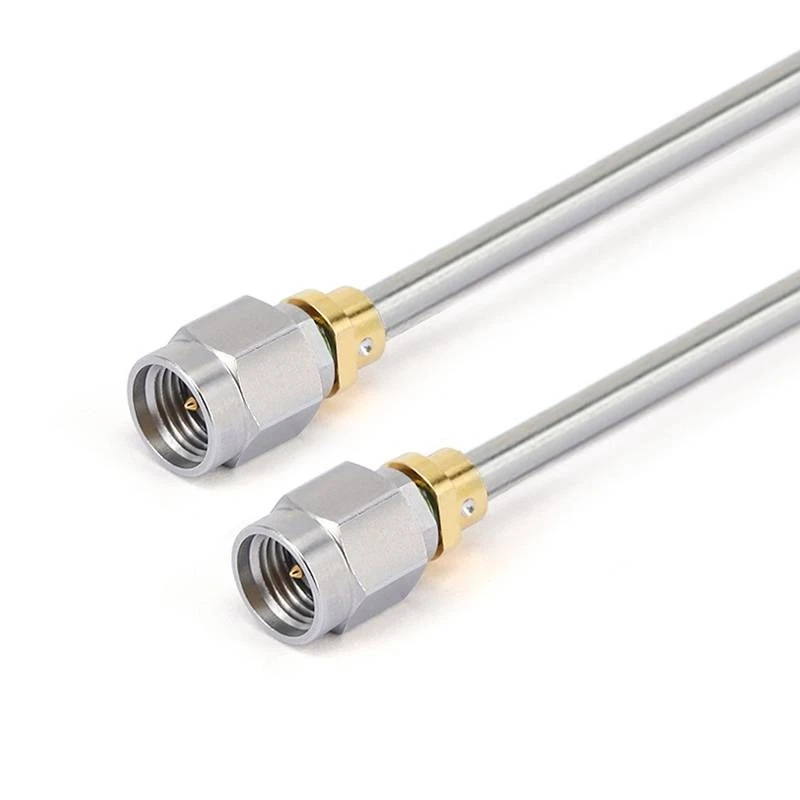

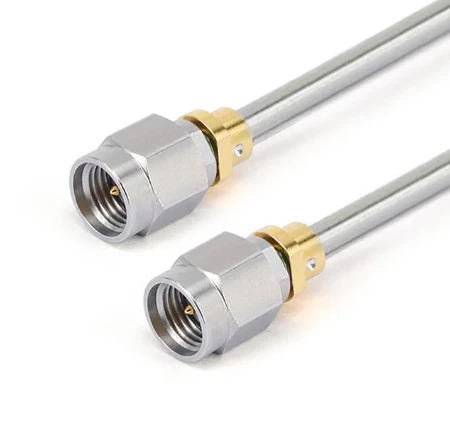

	FR710S -292 M292M-XXX	2,92 mm hann	2,92 mm hann	DC -40 GHz	1.35

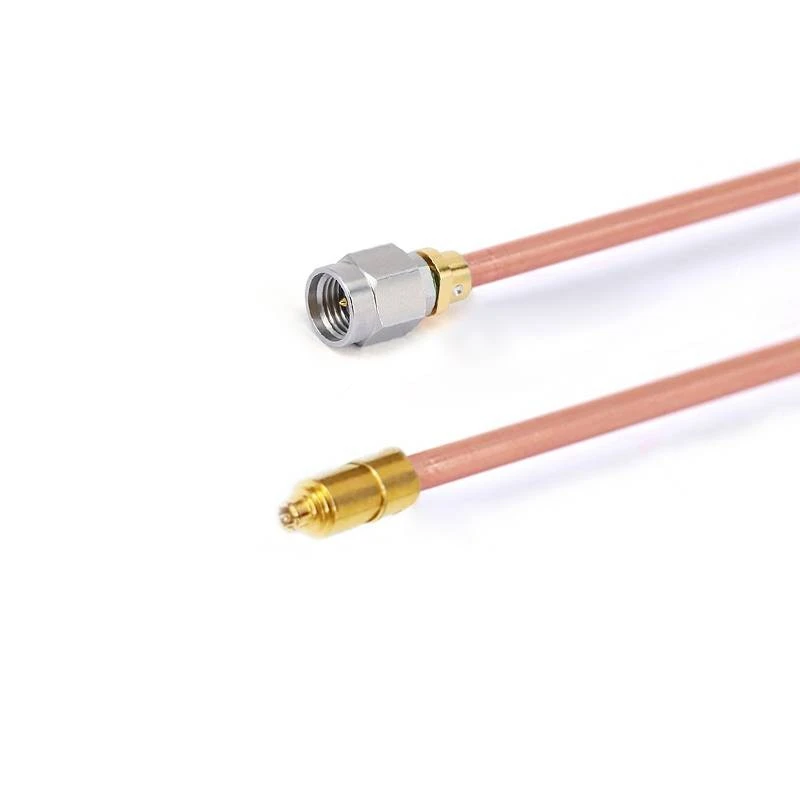

	Fr 710-292 mg3pf-xxx	2,92 mm hann	G3PO (SMPS) Kvinne	DC -40 GHz	14dB
	Fr 710-292 ffg3pf-xxx	2,92 mm hann med 4 hullsflens	G3PO (SMPS) Kvinne	DC -40 GHz	14dB
	Fr 710-185 mg3pf-xxx	185mm hann	G3PO (SMPS) Kvinne	DC -67 GHz	10dB
	Fr 710-185 fg3pf-xxx	185mm kvinne	G3PO (SMPS) Kvinne	DC -67 GHz	10dB
	Fr 710-185 ffg3pf-xxx	185mm hunn med 4 hullsflens	G3PO (SMPS) Kvinne	DC -67 GHz	10dB

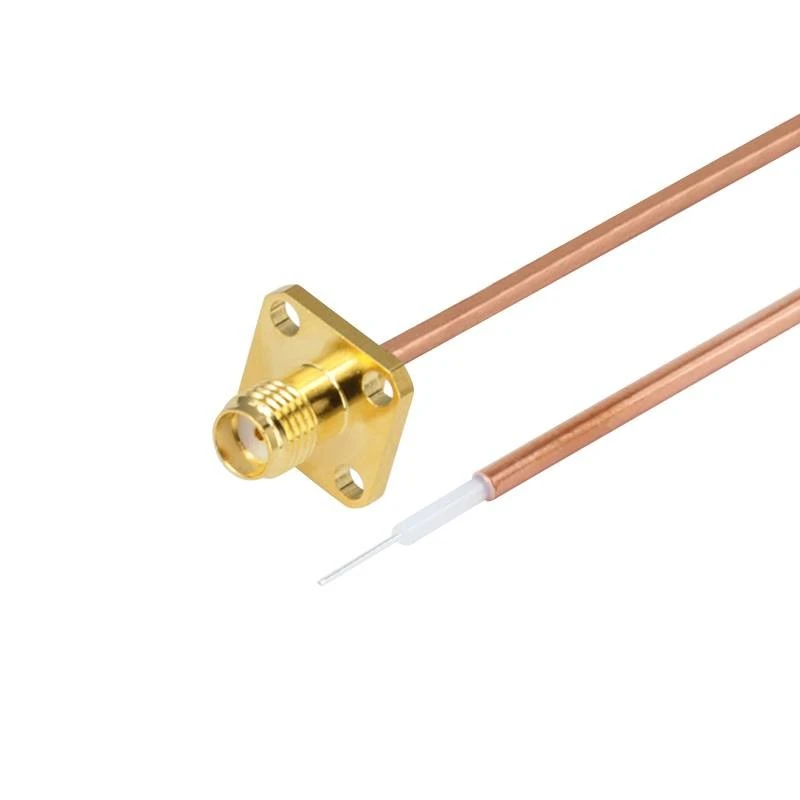

	Fr 710- smff 000- xxx	SMA hunn med 4 hullflens	Åpne	DC -18 GHz	1.30
	Fr 710- smff 000- xxx	SMA kvinne	Åpne	DC -18 GHz	1.30

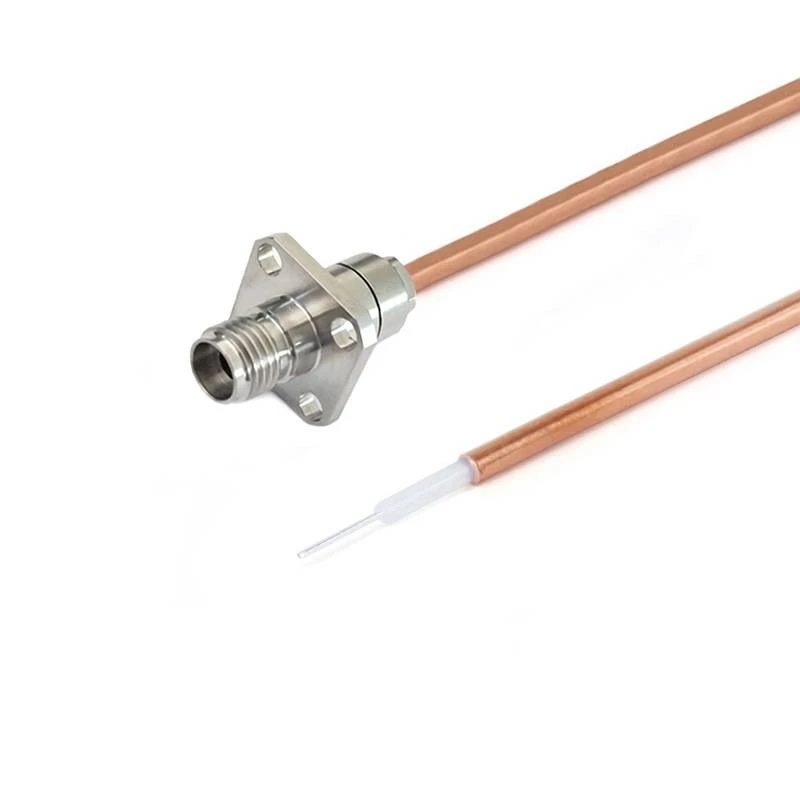

	Fr 710-292 f 000- xxx	2,92 mm kvinne	Åpne	DC -40 GHz	1.35
	Fr 710-292 f 000- xxx	2,92 mm hunn med 4 hullsflens	Åpne	DC -40 GHz	1.35
	Fr 710-24 f 000- xxx	2,4 mm kvinne	Åpne	DC -50 GHz	1.44
	Fr 710-24 ff 000- xxx	2,4 mm kvinne	Åpne	DC -50 GHz	1.44
	Fr 710-185 f 000- xxx	1,85 mm kvinne	Åpne	DC -67 GHz	1.50
	Fr 710-185 ff 000- xxx	1,85 mm hunn med 4 hullsflens	Åpne	DC -67 GHz	1.50
