Generelle testkabler
Generelle testkabler er mye brukte kabelprodukter i felt som elektronisk testing, med flere egenskaper for å oppfylle forskjellige brukskrav . Når det gjelder kontakter, tilbyr denne kabelen forskjellige typer kontakter, inkludert 1 . 85mm, 2 .} 4mm. Alle kontakter har en impedans på 50 ohm og en standard polaritet.
Beskrivelse
Generelle testkabler
Testkabler for generelle formål er mye brukte kabelprodukter i felt som elektronisk testing, med flere egenskaper for å oppfylle forskjellige brukskrav . Når det gjelder kontakter, tilbyr denne kabelen forskjellige typer kontakter, inkludert 1 {{5} {9mm, 2 {}}}}}}}}}}}}}}} { Alle kontakter har en impedans på 50 ohm og en standard polaritet. Dessuten har kontaktene flere installasjonsmetoder, inkludert rette og høyre vinkeltyper, som kan tilpasses fleksibelt til forskjellige enhetsgrensesnitt.
Produkt introduksjon
Når det gjelder materialvalg, er den sentrale kontakten, ekstern kontakt og hovedkropp laget av materialer som messing belagt med gull, berylliumkobberbelagt med gull, eller passivert rustfritt stål, som har god elektrisk konduktivitet og korrosjonsresistens {{}} Dielektrisk er laget av PEI eller PTFE -materialet til å sikre Signal Transmission Transrissoverføring Kobber - kledd stål, isolasjonslaget er solid PTFE, skjermlaget er sammensatt av sølv - belagt kobbertape og kobbertråd, og kappen er laget av FEP -materiale . Dette ikke bare beskytter forstyrrende signaler, men har også viss mekanisk styrke og miljøsistent .}}}}}}}}}}}
Produktapplikasjon
Under forskning, utvikling, produksjon og testing av kommunikasjonsbasestasjoner, mobiltelefoner, satellittkommunikasjonsutstyr, osv. ., er generelle testkabler pålagt å koble forskjellige testinstrumenter til kommunikasjonsenheter for å sikre stabil signaloverføring, slik at du er nøyaktig å teste forskjellige ytelsesindikerator av kabel brukes til å koble signalgeneratorer, spektrumanalysatorer og annet utstyr for å teste radio -frekvensytelsen på basestasjonene nøyaktig, og sikrer at basestasjonene kan tilby stabile og effektive kommunikasjonstjenester .}}}}}}}}
Viktige merknader
1. For tilpasset lengde kabelsamlinger, ikke glem å legge igjen lengdeinfo på kassesiden;
2. Alle kabelenhetene kan være utstyrt med fasematchede par eller grupper; Hvis du trenger kablene for å bli matchet fase, kan du sende e -post til oss: sales@flexirf.com
Produktspesifikasjonsdata
|
Konfigurasjon |
|
|
Kobling 1 Type |

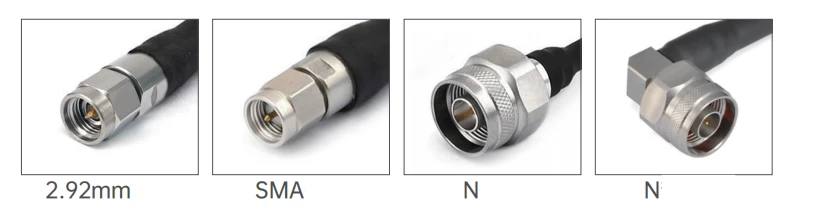

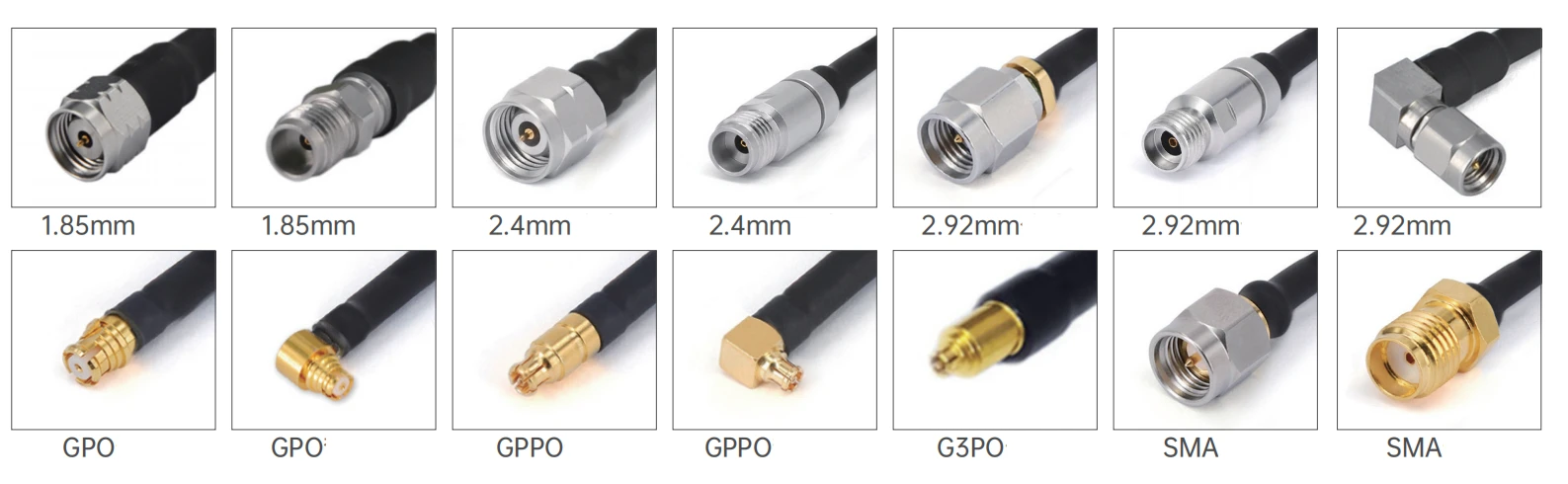

1,85mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N. |
|
Kobling 1 Impedans |
50 ohm |
|
Kontakt 1 polaritet |
Standard |
|
Kobling 2 Type |
1,85mm/2,4 mm/2,92mm/SMA/G3PO/GPPO/N. |
|
Kontakt 2 Impedans |
50 ohm |
|
Kontakt 2 polaritet |
Standard |
|
Connector Mount Method |
Ingen |
|
Connector Body Style |
Rett og rett vinkel |
|
Materialinformasjon |
|
|
Senterkontakt |
Messinggullbelagt, beryllium kobbergull belagt |
|
Ytre kontakt |
Messing gullbelagt, beryllium kobbergullbelagt, rustfritt stål passivert |
|
Kropp |
Messing gullbelagt, beryllium kobbergull, rustfritt stål passivert |
|
Dielektrisk |
PEI/PTFE |
|
Miljødata |
|
|
Temperaturområde |
-40 grad til +165 grad |
|
2011/65/EU (ROHS) |
Kompatibel |
|
Kabelspesifikasjoner |
|
|
Senterleder |
Sølvbelagt kobberweld |
|
Dielektrisk |
Solid PTFE |
|
To skjerming |
Sølvbelagt kobberbånd og ledning |
|
Jakke |
Fep |
|
Kapasitans (PF/M) |
95.1 |
|
Forplantningshastighet (%) |
70 |
|
Skjerming av effektivitet |
<-100dB @ 1GHz |
|
Krafthåndtering |
10watt @ 18ghz ved havnivå, VSWR1.0 |
Produkttype
| GAF71/RG405SS 405 Series Fleksibel kabelmontering | ||||
 |
Struktur materialdiameter (mm) |
|||
|
1 |
Indre leder |
Sølvbelagt kobberkledd stål |
0.51±0.05 |
|
|
2 |
Isolator |
Solid PTFE |
1.63±0.05 |
|
|
3 |
Indre skjerming |
Sølvbelagt kobberbånd |
1.80±0.05 |
|
|
4 |
Ytre skjerming |
Sølvbelagt kobbertrådfletting |
2.18±0.05 |
|
|
5 |
jakke |
Fep |
2.54±0.1 |
|
| Demping, kraft (testtilstand ved 20 graders havnivå) | |||||||
|
Frekvens (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Demping (DB/M) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
Demping (DB/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
Vanlige modeller og tekniske indikatorer
|
|||||
|
Bilde |
Sku |
Kontakt 1 |
Kontakt 2 |
Freqency |
Returtap/VSWR |
 |

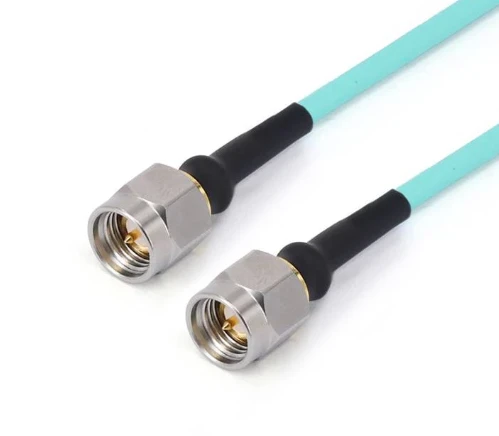

Frf 71- smmmm-xxx |
Sma hann |
Sma hann |
DC -26.5 GHz |
1.30 |
 |

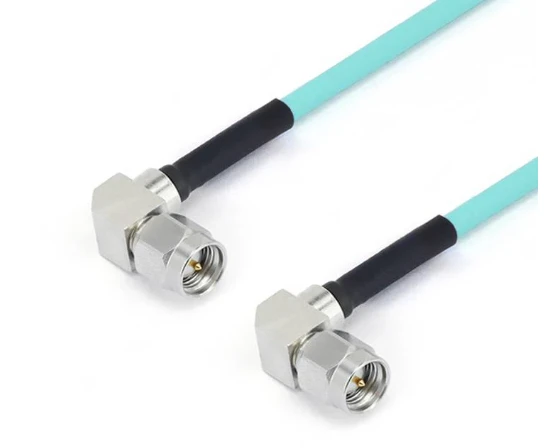

Frf 71- smwmsMwm-xxx -18 g |
SMA hann med rett vinkel |
SMA hann med rett vinkel |
DC -18 GHz |
1.30 |
 |

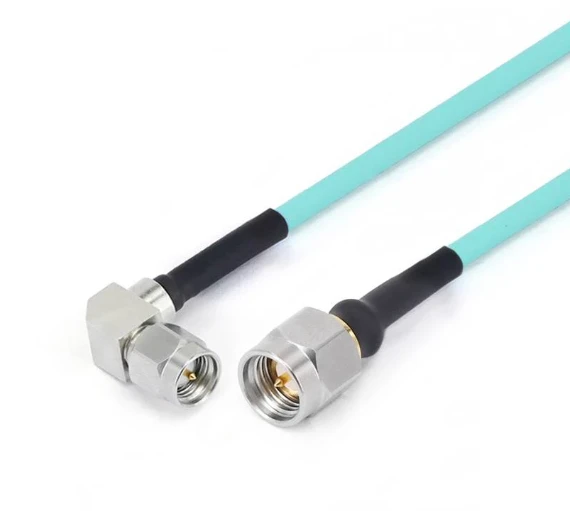

Frf 71- smmmwm-xxx -18 g |
Sma hann |
SMA hann med rett vinkel |
DC -18 GHz |
1.30 |
 |
Frf 71- smmgpf-xxx |
Sma hann |
GPO (SMP) kvinne |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgpwf-xxx |
Sma hann |
GPO (SMP) Kvinne med rett vinkel |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smfgpf-xxx |
SMA kvinne |
GPO (SMP) kvinne |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smffgpf-xxx |
SMA hunn med 4 hullflens |
GPO (SMP) kvinne |
DC -26.5 GHz |
1.35 |
 |
Frf 71- smmgppf-xxx |
Sma hann |
GPPO (Mini-SMP) kvinne |
DC -26.5 GHz |
14dB |
 |
Frf 71- smmgppwf-xxx |
Sma hann |
GPPO hunn med rett vinkel |
DC -26.5 GHz |
14dB |
 |
Frf 71- smwmgppf-xxx -18 g |
SMA hann med rett vinkel |
GPPO (Mini-SMP) kvinne |
DC -18 GHz |
15dB |
 |
Frf 71- smwmgppwf-xxx -18 g |
SMA hann med rett vinkel |
GPPO hunn med rett vinkel |
DC -18 GHz |
15dB |
 |
Frf 71- smfgppf-xxx |
SMA kvinne |
GPPO (Mini-SMP) kvinne |
DC -26.5 GHz |
14dB |
 |
Frf 71- smffgppf-xxx |
SMA hunn med 4 hullflens |
GPPO (Mini-SMP) kvinne |
DC -26.5 GHz |
14dB |
 |
Frf 71-292 m292m-xxx |
2,92 mm hann |
2,92 mm hann |
DC -40 GHz |
1.35 |
 |
Frf 71-292 mgpf-xxx |
2,92 mm hann |
GPO (SMP) kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgpwf-xxx |
2,92 mm hann |
GPO (SMP) Kvinne med rett vinkel |
DC -40 GHz |
12dB |
 |
Frf 71-292 fgpf-xxx |
2,92 mm kvinne |
GPO (SMP) kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgpf-xxx |
2,92 mm hunn med 4 hullsflens |
GPO (SMP) kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppf-xxx |
2,92 mm hann |
GPPO (Mini-SMP) kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 fgppf-xxx |
2,92 mm kvinne |
GPPO (Mini-SMP) kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffgppf-xxx |
2,92 mm hunn med 4 hullsflens |
GPPO (Mini-SMP) kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 mgppwf-xxx |
2,92 mm hann |
GPPO (Mini-SMP) hunn med rett vinkel |
DC -40 GHz |
12dB |
 |
Frf 71-292 mg3pf-xxx |
2,92 mm hann |
G3PO (SMPS) Kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 fg3pf-xxx |
2,92 mm kvinne |
G3PO (SMPS) Kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-292 ffg3pf-xxx |
2,92 mm hunn med 4 hullsflens |
G3PO (SMPS) Kvinne |
DC -40 GHz |
14dB |
 |
Frf 71-24 m24m-xxx |
2,4 mm hann |
2,4 mm hann |
DC -50 GHz |
14dB |
 |
Frf 71-24 fgpf-xxx |
2,4 mm kvinne |
GPO (SMP) kvinne |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgpf -100 |
2,4 mm hunn med 4 hullsflens |
GPO (SMP) kvinne |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgpwf-xxx |
2,4 mm hann |
GPO (SMP) Kvinne med rett vinkel |
DC -40 GHz |
10dB |
 |
Frf 71-24 mgppf-xxx |
2,4 mm hann |
GPPO (Mini-SMP) kvinne |
DC -40 GHz |
12dB |
 |
Frf 71-24 mgppwf-xxx |
2,4 mm hann |
GPPO (Mini-SMP) hunn med rett vinkel |
DC -40 GHz |
10dB |
 |
Frf 71-24 fgppf-xxx |
2,4 mm kvinne |
GPPO (Mini-SMP) kvinne |
DC -40 GHz |
12dB |
 |
Frf 71-24 ffgppf-xxx |
2,4 mm hunn med 4 hullsflens |
GPPO (Mini-SMP) kvinne |
DC -40 GHz |
12dB |
 |
Frf 71-185 mg3pf-xxx |
1,85 mm hann |
G3PO (SMPS) Kvinne |
DC - 67 GHz |
10dB |
 |
Frf 71-185 fg3pf-xxx |
1,85 mm kvinne |
G3PO (SMPS) Kvinne |
DC - 67 GHz |
10dB |
 |
Frf 71-185 ffg3pf-xxx |
1,85 mm med 4 hullsflens |
G3PO (SMPS) Kvinne |
DC - 67 GHz |
10dB |
|
GAF72/RG402SS 402 Series Fleksibel kabelmontering |
||||||
|
Struktur materialdiameter (mm) |
||||||
 |
1 |
Indre leder |
Sølvbelagt kobberkledd stål |
0.92±0.05 |
||
|
2 |
Isolator |
Solid PTFE |
2.97±0.05 |
|||
|
3 |
Indre skjerming |
Sølvbelagt kobberbånd |
3.25±0.05 |
|||
|
4 |
Ytre skjerming |
Sølvbelagt kobbertrådfletting |
3.58±0.1 |
|||
|
5 |
jakke |
Fep |
4.12±0.13 |
|||
| Demping, kraft (testtilstand ved 20 graders havnivå) | |||||||
|
Frekvens (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
Demping (DB/M) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
Demping (DB/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
Vanlige modeller og tekniske indikatorer
|
|||||
|
Bilde |
Sku |
Kontakt 1 |
Kontakt 2 |
Freqency |
Returtap/VSWR |
|
|
Frf 72- smmmm-xxx |
Sma hann |
Sma hann |
DC -26.5 GHz |
1.30 |
|
|

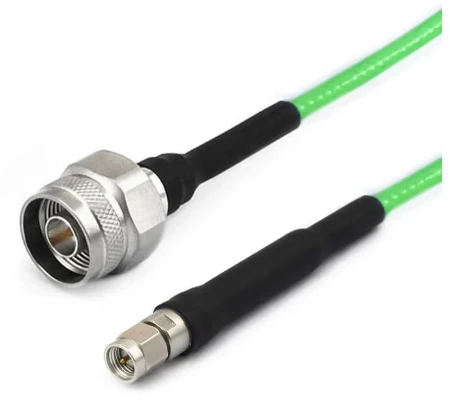

Frf 72- nmmm-xxx |
N hann |
Sma hann |
DC -18 GHz |
1.25 |
|
|

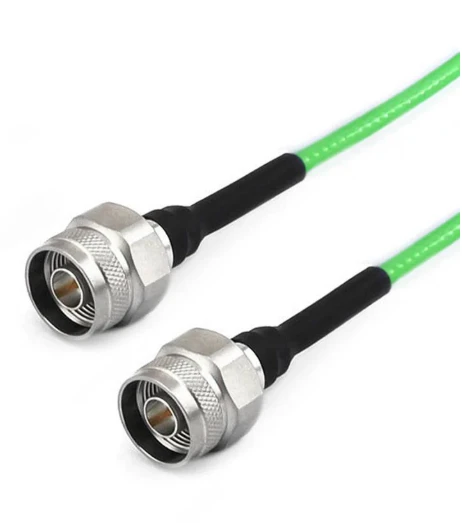

Frf 72- nmnm-xxx |
N hann |
N hann |
DC -18 GHz |
1.25 |
